| IT SWITCH HA | IT SWITCH HA-E extractible | |
|---|---|---|
| номинальный ток* (A) | 16 | 16 и 20 |
| С высокой готовностью Модель B | сменные модули Модель E | |
| ВСТРАИВАНИЕ | ||
| В 19” стойке | • | • |
| ПЕРЕКЛЮЧЕНИЕ | ||
| Выбор приоритетного источника | • | • |
| Автоматическое переключение нагрузки | • | • |
| Ручное переключение | • | • |
| Переключение без наложения источников | • | • |
| Синхронное и асинхронное переключение | • | • |
| Только синхронное переключение | • | • |
| Блокировка переключения из-за неисправности на выходе | • | • |
| Блокировка повторяющихся переключений | • | • |
| ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ | ||
| Панель команд и управления с мнемосхемой | • | • |
| Сухие контакты для информации о переключении | • | • |
| Последовательный порт RS485 JBUS | • | • |
| Журнал регистрации данных | • | • |
| СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ | ||
| IT SWITCH 19” стойка - 16 A | ||
| Входные и выходные клеммы | • | |
| Входные и выходные гнезда IEC 16 A | • | • |
| IT SWITCH 19” стойка - 20 A | ||
| Входные и выходные клеммы | • | |
| ТЕХОБСЛУЖИВАНИЕ | ||
| Съемные модули с ”горячей заменой“ | • | |
| Ручной байпас | • | |
| ГАБАРИТЫ | ||
| ширина (мм) | 446 (19") | 484 (19") |
| глубина (мм) | 310 | 400 |
| высота (мм) | 131 (3U) | 133 (3U) |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
| Номинальные токи | Стойка 16 A - 20 A | |
| Напряжение | Однофазное 100/120/220/230/240 В | |
| Допуски по входному напряжению | устанавливаемые (заводская установка ± 15%) | |
| Частота | 50 или 60 Гц | |
| Устойчивость к короткому замыканию | 20/15 Iном* | |
| Допустимый пик-фактор | до 4 | |
| Переключение | двухполюсное (фаза/нейтраль) | |
| Режим переключения | синхронный/асинхронный разрыв цепи перед переключением (“break before make”) 133 (3U) |
|
| СРЕДА | ||
| Класс защиты IP Модель с установкой в стойку |
IP 21 | |
| Рабочая температура | от 0 до 40 °C | |
| Вентиляция | Естественное охлаждение | |
| Соответствие стандартам | Электромагнитное излучение EN 50022 класс B/класс A** | |

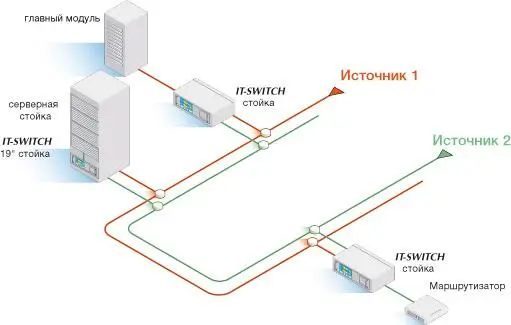

| РАСПРЕДЕЛЕННОЕ РЕЗЕРВИРОВАНИЕ |  |
|
* одно-фазные
** В зависимости от номинала
dcg_1420114_72_73_it_switch (1).pdf Электронные системы включения резерва от 16 до 20 А.
Применение
Стабильная защита для ответственных нагрузок, ИТ и телекоммуникационного оборудования через сервер INTERNET
Преимущества
Принцип работы
IT SWITCH - это автоматическая система переключения нагрузки между двумя источниками питания. Она управляется
цифровыми микроконтроллерами, что обеспечивает мгновенное переключение нагрузки без прерывания пит ания и без
наложения питания от двух источников.
Ручное и автоматическое переключение нагрузки
Разделение нагрузок
Выбор приоритетного источника
Оператор выбирает приоритетный источник для каждого IT SWITCH. Осуществляется постоянный мониторинг каждого источника и питания нагрузок.
повышенную эксплуатационную готовность. Возможность ”горячей замены“ означает, что устройство электропитания и управления можно извлекать, не прерывая питание потребителей. Неподвижный корпус оснащен двойным ручным байпасом, простым и надежным в работе.
