| НАЗВАНИЕ | Изображение | Применение |
|---|---|---|
| Рукоятка, устанавливаемая на выключатель | .jpg) |
|
| Выносная рукоятка с блокировкой двери | .jpg) |
|
| Дополнительные цветные крышки для рукоятки типа S | .jpg) |
Для рукояток типа S1, S2, S3Для заказа крышек, окрашенных в цвет, который отсутствует в таблице, обращайтесь к нам. |
| Удлинительная штанга для выносного управления | .jpg) |
В качестве стандартных используются размеры: 200 мм, 320 мм. Другие размеры: обратитесь к поставщику. |
| Катушка переменного напряжения | .jpg)  |
Позволяет производить удаленное отключение при использовании независимого расцепителя и расцепителя минимального напряжения. Примечание: на катушку независимого расцепителя нельзя подавать напряжение более чем на 5 секунд. Катушка независимого расцепителя устанавливается в стандартный корпус. Для изменения типа катушки необходимо добавить соответствующий код при заказе выключателя. |
| Токоограничивающий резистор для катушки расцепителя минимального напряжения | Уменьшает, ограничивая ток, переходные процессы в катушке рацепителя минимального напряжения, которая применяется в непрерывных процессах или при воздействии высокой окружающей температуры. | |
| Дополнительные контакты | .jpg) |
Предсрабатывание и сигнализация положений 0 и 1: от 1 до 2 НО/НЗ дополнительных контактов. |
| Клеммные крышки | .jpg) |
Защита верхних или нижних клемм и соединительных деталей от прямого контакта с ними. |
| Клеммные экраны | .jpg) |
Защита сверху и снизу от прямого контакта с клеммами или соединительными частями. |
| Вводные клеммы |    |
Прямое присоединение кабеля без кабельного наконечника. |
| Межфазные перегородки |  |
Безопасное изоляционное разделение между клеммами, эффективно при использовании на напряжение 690В АС или в загрязненной атмосфере. |
| Аксессуары для блокировки |  |
Блокировка в положении 0 при переднем или боковом управлении: применяется при использовании отдельной блокировки (не поставляется) и блокировки интегрированной в рукоятке. При блокировке выключателей с управлением с помощью выносной штанги запирается также и дверь. Применяется при использовании замка RONIS 1104 A (ключ BC 3318), он устанавливается прямо на блокируемую рукоятку. Применяется при использовании замка (не поставляется): смотрите приведенную ниже таблицу. |
A70_A79_SIDERMAT_250_1800.pdf
Sidermat - трех или четырехполюсный выключатель-разъединитель ручного управления, оснащенный функцией отключения при помощи дистанционного управления. Обеспечивает безопасное отключение любых низковольтных сетей. Функции отключения используются для следующих операций:
• защита персонала от пробоя изоляции в комбинации с тороидами и дифференциальным реле
• защита от перегрузок в комбинации с трансформаторами тока и тепловыми реле
• защита от короткого замыкания вместе с предохранителями.
Соответствие стандартам
• IEC 60947-3
• EN 60947-3
• VDE 0660 часть 107 (1992)
• NBN EN 60947-3
• BS EN 60947-3
Сертификаты
• ГОСТ Р
Основные параметры
• от 250 до 1800 А
• удаленное отключение;
• двойной разрыв на фазу;
• совместимость с дополнительными защитными модулями;

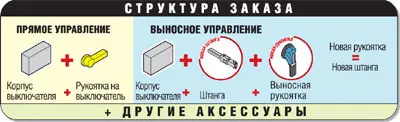

Структура заказа
.jpg)
• защита персонала от пробоя изоляции в комбинации с тороидами и дифференциальным реле
• защита от перегрузок в комбинации с трансформаторами тока и тепловыми реле
• защита от короткого замыкания вместе с предохранителями.
Соответствие стандартам
• IEC 60947-3
• EN 60947-3
• VDE 0660 часть 107 (1992)
• NBN EN 60947-3
• BS EN 60947-3
Сертификаты
• ГОСТ Р
Основные параметры
• от 250 до 1800 А
• удаленное отключение;
• двойной разрыв на фазу;
• совместимость с дополнительными защитными модулями;
Структура заказа
