| МОДЕЛЬ | ИБП-11-001-006-УХЛ4 | ИБП-11-1,5-006-УХЛ4 | ИБП-11-002-006-УХЛ4 | ИБП-11-003-006-УХЛ4 | |
|---|---|---|---|---|---|
| ФАЗА | Одна фаза с заземлением | ||||
| Мощность (ВА/Вт) | 1000 ВА/900 Вт | 1500 ВА/1350 Вт | 2000 ВА/1800 Вт | 3000 ВА/2700 Вт | |
| ВХОДНЫЕ ХАРАКТЕРИСТИКИ | |||||
| Номинальное напряжение | 200/208/220/230/240 В переменного тока | ||||
| Диапазон рабочих напряжений | Переключение по нижней границе |
160 В переменного тока ±5% @100%-80% нагрузки; 140 В переменного тока ±5% @80%-70% нагрузки; 120 В переменного тока ±5% @70%-60% нагрузки; 110 В переменного тока ±5% @60%-0% нагрузки; (Температура окружающей среды <35 ℃) |
|||
| Возвращение по нижней границе |
175 В переменного тока ±5% @100%-80% нагрузки; 155 В переменного тока ±5% @80%-70% нагрузки; 135 В переменного тока ±5% @70%-60% нагрузки; 125 В переменного тока ±5% @60%-0% нагрузки; (Температура окружающей среды <35 ℃) |
||||
| Переключение по верхней границе | 300 В переменного тока ±5% | ||||
| Возвращение по верхней границе | 290 В переменного тока ±5% | ||||
| Диапазон рабочих частот | 45-55 Гц (автоопределение) | ||||
| Коэффициент мощности | ≥ 0,98 при 100% нагрузке (Номинальное входное напряжение) | ||||
| Диапазон напряжений байпаса | Верхний предел байпасного напряжения +25% (опция +10%, +15%,+20%) Нижний предел байпасного напряжения -45% (опция -20%, -30%) |
||||
| ВЫХОД | |||||
| Выходное напряжение | 200/208/220/230/240 В переменного тока | ||||
| Коэффициент мощности | 0,9 | ||||
| Регулировка напряжения | 2% | ||||
| Частота | Линейный режим(синхронизированный диапазон) | 47-53 Гц или 57-63 Гц | |||
| Режим работы от батареи | (50/60±0,2) Гц | ||||
| Крест фактор | 3:1 | ||||
| Гармонические искажения(THD) | ≤3% THD при линейной нагрузке ≤5% THD при нелинейной нагрузке |
||||
| Форма волны | синусоида | ||||
| Время перехода | Из режима работы от сети в режим работы от батарей | 0 мс | |||
| Инвертор-байпас | 0 мс | ||||
| КПД | От сети | до 90% | |||
| от батарей | от 85% | ||||
| БАТАРЕЯ | |||||
| Тип батареи | 12В 9Ач | 12В 9Ач | 12В 9Ач | 12В 9Ач | |
| Количество | 2 | 3 | 4 | 6 | |
| Время обеспечения резервного питания | Длительность срока службы зависит от емкости внешних батарей | ||||
| Типичное время зарядки (стандартная модель) | 4 часа до 90% емкости (стандартно) | ||||
| ХАРАКТЕРИСТИКИ СИСТЕМЫ | |||||
| Перегрузка на выходе (обычный режим) | 108±5 % - 150±5 % Нагрузка отключается по истечении 30 секунд | ||||
| 150±5 % - 200±5 % Нагрузка отключается по истечении 300 мс | |||||
| >200±5 % Нагрузка отключается по истечении 20 мс | |||||
| Перегрузка на выходе (байпасный режим) | 100±5 % - 130±5 % Нагрузка отключается по истечении 20 минут | ||||
| 130±5 % - 150±5 % Нагрузка отключается по истечении 2 минут | |||||
| 150±5 % - 200±5 % Нагрузка отключается по истечении 15 секунд | |||||
| >200±5 % Нагрузка отключается по истечении 140 мс | |||||
| Перегрузка на выходе (режим питания от аккумуляторных батарей) | 108±5 % - 150±5 % Нагрузка отключается по истечении 30 секунд | ||||
| 150±5 % - 200±5 % Нагрузка отключается по истечении 300 мс | |||||
| >200±5 % Нагрузка отключается по истечении 20 мс | |||||
| Звуковые и визуальные сигналы | Отказ сетевого питания, низкий уровень заряда АКБ, перегрузка, сбой в системе | ||||
| Состояние на ЖКИ и светодиодном индикаторе | Режим работы от сети, от батарей, эко мод, режим байпаса, низкий заряд акб, акб неисправен, перегрузка или сбой ибп | ||||
| Интерфейс связи | USB (или RS232), SNMP-карта (опция), сухие контакты (опция) | ||||
| Габариты Ш×В×Г (мм) | 440*86,5*430 | 440*86,5*430 | 440*86,5*552 | 440*86,5*720 | |
| Масса нетто (кг), не более | 15,7 | 18,7 | 26,3 | 33,0 | |

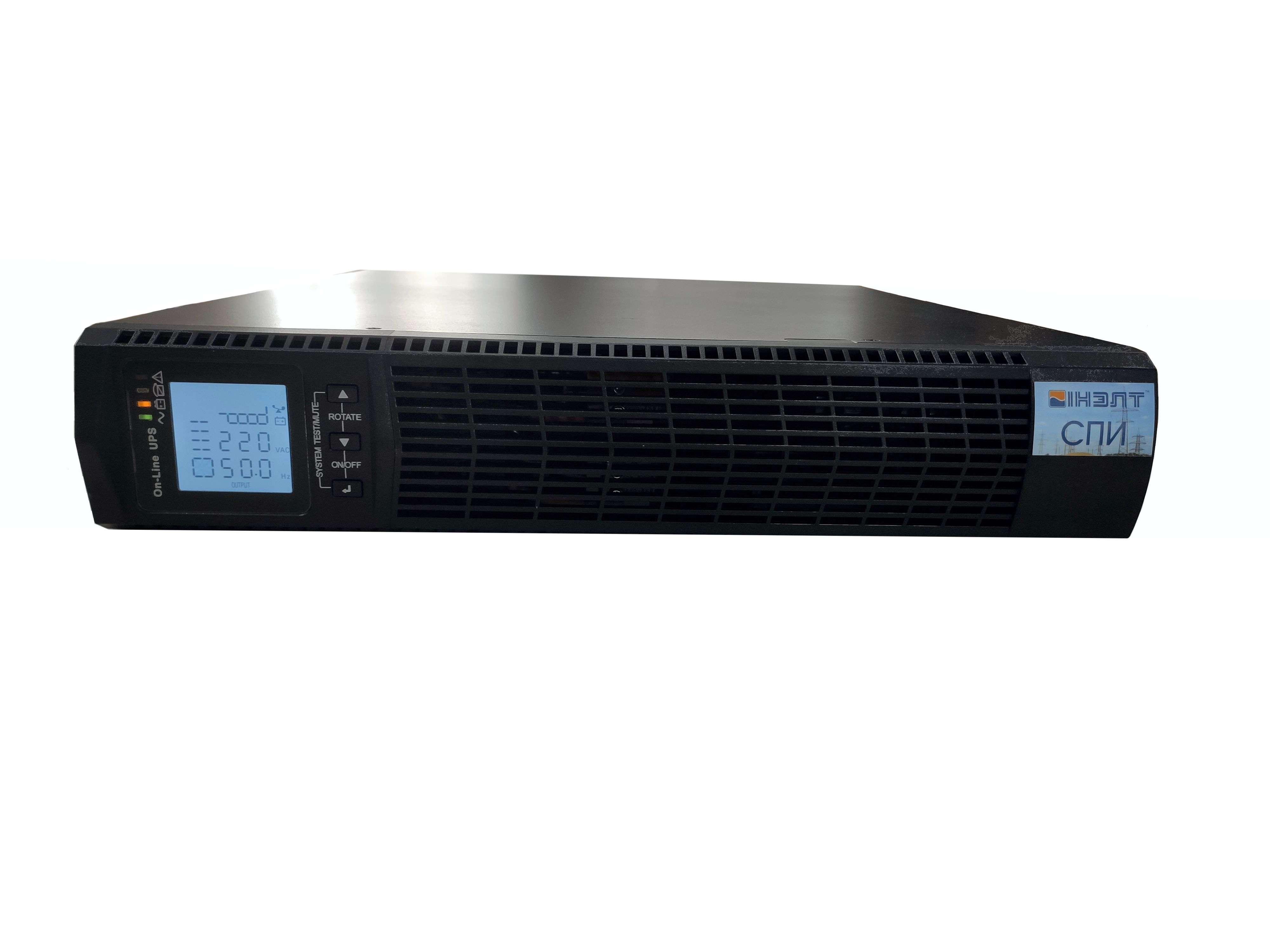

СПИ ИБП-11-002-006-УХЛ4.pdf Высокопроизводительное и надежное устройство СПИ ИБП-11-002-006-УХЛ4 (2кВА) предлагает пользователям уникальные преимущества:
- Полноценная онлайновая технология двойного преобразования с высокой плотностью мощности, независимость от частоты промышленной сети и совместимость генератора.
- Коэффициент выходной мощности составляет 0.9.
- Режим трехступенчатого заряда, позволяющий увеличить срок службы и снизить время перезарядки аккумуляторных батарей.
- Настраиваемый режим высокой эффективности работы.
- Функция «холодного» запуска, позволяющая запускать ИБП без подключения к промышленной сети.
- Функция сброса мощности, позволяющая отключать некритическую нагрузку в режиме работы от аккумуляторных батарей, чтобы увеличить время подачи питания от аккумуляторных батарей на критическую нагрузку.
- Увеличенное время автономной работы за счет использования до четырех дополнительных комплектов аккумуляторных батарей (батарейных блоков) на каждый ИБП.
- Функция экстренного отключения через порт дистанционного аварийного отключения питания (Emergency Power-off, EPO).
- На экране устройства отображается полезная информация. Параметры емкости нагрузки и аккумуляторных батарей выводятся непосредственно на экран, во время зарядки на экране мигают картинки и появляется изображение вращающегося вентилятора. Пользователь может легко узнавать рабочее состояние устройства.
- При сбое ИБП устройство отображает код неисправности; поэтому устранение неисправностей ИБП осуществляется быстро по таблице кодов неисправности.
- Стоечно-корпусную конструкцию с ЖК-дисплеем можно устанавливать под любым углом, любые функции доступны простым нажатием на клавиши.
- Модель оснащена комплектом аккумуляторных батарей, заменяемым в режиме «горячей замены» при установке варианта в 19-дюймовую стойку.
- Модель имеет оптимальную высоту 2U, подходящую для установки в любую стандартную 19-дюймовую стойку.
