| Внутренняя архитектура |
|---|
.webp) |
Опция аккумулирования энергии: ультраконденсатор
Ультраконденсатор может быть подходящей заменой аккумуляторной батареи в особых случаях, когда не требуется продолжительное время работы от батареи. Данное решение предназначено, в частности, для обеспечения режима питания от резервного источника в случае частых кратковременных понижений напряжения и отключений электроэнергии, а также при запуске генераторов и в случае отрицательного влияния температуры окружающей среды на срок службы аккумуляторной батареи. Это высоконадежная система аккумулирования энергии, не требующая технического обслуживания.
Преимущества
- Исключительно долгий срок службы: 15 лет с практически неограниченным количеством циклов.
- Высокая надежность – техобслуживание не требуется.
- Большой диапазон температур до 45 °C.
- Сверхбыстрая зарядка.
- Без аккумуляторных батарей и свинца, экологично.
| МОДЕЛЬ | MASTERYS IP+ RAIL (CMI) 10 | MASTERYS IP+ RAIL (CMI) 15 | MASTERYS IP+ RAIL (CMI) 20 | MASTERYS IP+ RAIL (CMI) 30 | MASTERYS IP+ RAIL (CMI) 40 | MASTERYS IP+ RAIL (CMI) 60 | MASTERYS IP+ RAIL (CMI) 80 |
|---|---|---|---|---|---|---|---|
| Sном. [кВА] | 10 | 15 | 20 | 30 | 40 | 60 | 80 |
| Pном. [кВт] – 3/1 | 9 | 13,5 | 18 | 27 | 32 | 48 | |
| Pном. [кВт] – 3/3 | 9 | 13,5 | 18 | 27 | 32 | 48 | 64 |
| Параллельная конфигурация (1) | Доступно до 6 модулей расширения или резервирования энергосистемы | ||||||
| Эффективность | До 95 % в режиме VFI-SS-11 при проверке TÜV (преобразователь исключен) | ||||||
| Вход | |||||||
| Номинальное напряжение | 400 В (3 фазы +N) | ||||||
| Допустимое отклонение напряжения | ± 20 %(3) (до -40 % при 50 % номинальной мощности) | ||||||
| Номинальная частота | 50/60 Hz | ||||||
| Допустимое отклонение частоты | ± 10% | ||||||
| Коэффициент мощности/THDI (2) | 0,99 / < 3% | ||||||
| Выход | |||||||
| Номинальное напряжение | 1ph+n/2ph 230 (конфигурируется 220/240) (3) 3ph + N: 400 В (с возможностью конфигурации 380/415 В) (3) |
||||||
| Допустимое отклонение напряжения | ± 1% | ||||||
| Номинальная частота | 50/60 Hz | ||||||
| Допустимое отклонение частоты | ± 2 % (конфигурируется в диапазоне от 1 % до 8 % с генератором) | ||||||
| Общие искажения выходного напряжения – линейная нагрузка | < 1 % | ||||||
| Общие искажения выходного напряжения – нелинейная нагрузка | < 5 % | ||||||
| Перегрузка | 125 % – 10 мин, 150 % – 1 мин | ||||||
| Крест-фактор | 3:1 (соответствует IEC 62040-3) | ||||||
| Коэффициент мощности без снижения активной мощности | От 0,6 с запаздыванием до 0,9 с опережением | ||||||
| Байпас | |||||||
| Номинальное напряжение | 1ph + N: 230 В, 3ph + N: 400 В | ||||||
| Допустимое отклонение напряжения | ± 15 % (конфигурируется в диапазоне от 10 % до 20 % с генератором) | ||||||
| Номинальная частота | 50/60 Гц | ||||||
| Допустимое отклонение частоты | ± 2 % (конфигурируется в диапазоне от 1 % до 8 % с генератором) | ||||||
| Параметры окружающей среды | |||||||
| Рабочая температура | от 0 °C до +40 °C (от 15 °C до 25 °C для продления срока службы аккумуляторных батарей) | ||||||
| Относительная влажность | 0–95 % при отсутствии конденсата | ||||||
| Максимальная высота | 1000 м без снижения рабочих характеристик (до 3000 м) | ||||||
| Акустический уровень на расстоянии 1 м (ISO 3746) |
< 52 дБА | < 55 дБА | < 65 дБА | ||||
| Габариты и вес – отдельный шкаф ИБП | |||||||
| Габариты (3/3) Ш x Г x В | 600 x 800 x 1400 mm | 1000 x 835 x 1400 mm |
|||||
| Вес (3/1) | 230 kg | 250 kg | 270 kg | 330 kg | 490 kg | 540 kg | - |
| Вес (3/3) | 230 kg | 250 kg | 270 kg | 320 kg | 370 kg | 500 kg | 550 kg |
| Степень защиты | IP31 и IP52 как возможный вариант (соответствует IEC 60529) Электронные платы с покрытием (4) | ||||||
| Цвета | RAL 7012 | ||||||
| Стандарты | |||||||
| Безопасность | EN 62040-1 (сертифицировано TÜV SÜD), EN 60950-1, LU 1-085 (раздел 12 LU) (4) | ||||||
| Тип и служебные характеристики | EN 62040-3 [VFI-SS-111] | ||||||
| EMC | EN 62040-2 (издание 2) G-222 EN 50121 | ||||||
| Товарная декларация | CE | ||||||
(1) С трансформатором на стороне входа/байпаса.
(2) Для источников с THDV <2 % при номинальной нагрузке.
(3) Трехфазовый 220–230–240 В от 15 до 40 кВА.
(4) Только модули версии раздела 12
ИБП инфраструктуры управления и мониторинга

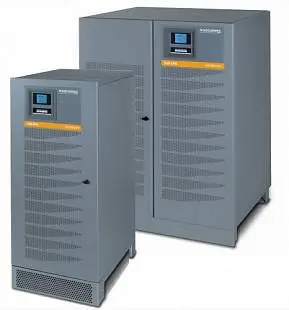

IP+ Rail компании Socomec – это новейшая применяемая в ИБП технология для сектора массовых перевозок. Она была разработана специально для обеспечения оптимальной энергоэффективности и качественной работы критически важных энергосистем, в самых сложных условиях эксплуатации.
Основные преимущества
• Полный диапазон 10–80 кВА Степень защиты IP: доступны стандарт IP31 или модели IP52
• Электронные платы с покрытием
• Высокая эффективность
• Полная гальваническая развязка
• Очень компактный блок
• Номер сертификата London Underground Product Registration: 1492
• Электромагнитная совместимость соответствует стандарту EN 50121
Отвечают самым жестким требованиям
Размещенная в небольшом и крепком корпусе со стальным каркасом, система обладает защитой IP31 или IP52 от влаги и пыли и отличается прекрасной защитой от электромагнитных помех. Ее печатные платы защищены от коррозии и приспособлены к работе в тропиках. Кроме того, система поставляется в версии, соответствующей разделу 12 LU: в ней применяются малодымные, не содержащие галогена компоненты, поверхность которых окрашена по системе, соответствующей спецификациям лондонского метрополитена London Underground для использования на подземных станциях. Серия IP+ Rail – первая система ИБП, получившая сертификат London Underground Product Registration № 1492
Простое включение в электрическую инфраструктуру
• Коэффициент мощности на входе > 0,99, нелинейное искажение входного тока < 3 % за счет применения выпрямителя IGBT.
• Гальваническая изоляция на входе и выходе.
• Совместимо со свинцово-кислотным элементом при открытом воздухе, свинцово-кислотным элементом с клапанным регулированием (VRLA) и никель-кадмиевыми аккумуляторными батареями.
• Дружественный многоязычный интерфейс с отображением графических элементов.
• Платы связи с гибкой настройкой для всех вариантов промышленных коммуникаций: сухие контакты, MODBUS, PROFIBUS и т. д.
• Полная совместимость с электрогенераторами.
Непрерывность работы
• Фронтальный доступ для подключения кабелей ввода/вывода, замены деталей и профилактического обслуживания.
• Варьируемая мощность и высокий уровень доступности (применяется избыточное резервирование) с возможностью параллельного подключения до 6 модулей.
Для нелинейной/несбалансированной нагрузки
• 100 % нелинейной нагрузки.
• 100 % несбалансированной нагрузки.
• 100 % “шестиимпульсной” нагрузки (возбудители вращения двигателей, сварочное оборудование, электропитание…).
• Моторы, лампы.
Стандартные электрические характеристики
• Парные основные входы. Преобразователь гальванической развязки.
• Внутренний сервисный байпас.
• Защита от обратного тока: цепь обнаружения.
• EBS (экспертная аккумуляторная система) для аккумуляторной батареи
Группа технических специалистов компании Socomec прошла необходимое обучение и обладает правами на установку и обслуживание Вашего оборудования на протяжении всего срока эксплуатации.
Стандартные электрические характеристики
• Парные основные входы.
• Внутренний сервисный байпас.
• Защита от обратного тока: цепь обнаружения.
• EBS (экспертная аккумуляторная система) для управления аккумуляторной батареей.
Дополнительное электрооборудование
• Аккумуляторные батареи повышенной емкости.
• Внешний шкаф под аккумуляторные батареи (уровень защиты до IP32).
• Внешний датчик температуры.
• Дополнительные зарядные устройства для аккумуляторных батарей.
• Дополнительный трансформатор.
• Параллельный набор.
• Холодный запуск.
• Система синхронизации ACS.
• Набор создания тока в нейтрали для основных цепей без нейтрали.
• Защита электрических плат от коррозии и тропического климата.
Стандартные возможности связи
• Многоязычный графический дисплей.
• Интерфейс с сухими контактами.
• MODBUS/JBUS RTU.
• Встроенный интерфейс LAN (веб-страницы, электронная почта).
• 2 разъема для организации связи.
Дополнительная связь
• Удаленная мнемосхема.
• Профиль шины.
• MODBUS TCP.
• NET VISION: профессиональный интерфейс WEB/SNMP для мониторинга ИБП и управления отключениями нескольких операционных систем.
Удаленное техобслуживание
• LINK-UPS: сервисное программное обеспечение для непрерывного мониторинга ИБП компании SOCOMEC 24 часа в сутки 7 дней в неделю.
