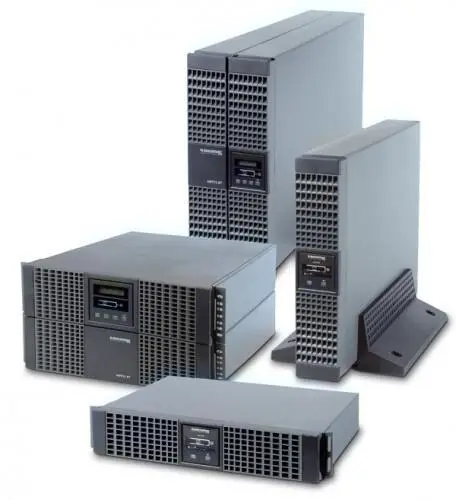

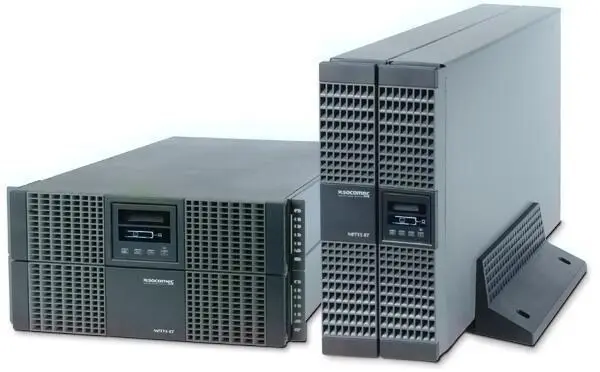

| МОДЕЛЬ | Socomec NETYS RT 1100VA | Socomec NETYS RT 1700VA | Socomec NETYS RT 2200VA | Socomec NETYS RT 3000VA | Socomec NETYS RT 5000VA | Socomec NETYS RT 7000VA | Socomec NETYS RT 9000VA | Socomec NETYS RT 11000VA |
|---|---|---|---|---|---|---|---|---|
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||||
|
Мощность |
1100 ВА / 800 Вт |
1700 ВА / 1200 Вт |
2200 ВА / 1600 Вт |
3000 ВА / 2100 Вт |
5000 ВА / 4500 Вт |
7000 ВА / 5400 Вт |
9000 ВА / 7200 Вт |
11000 ВА / 9000 Вт |
|
Архитектура |
двойное преобразование On-Line, выход, независимый от напряжения и частоты на входе ИБП (VFI — Voltage and Frequency Independent), с коррекцией входного коэффициента мощности (PFC — Power Factor Control) и автоматическим байпасом | |||||||
| Резервирование за счет параллельного соединения |
- |
- |
- |
- |
1+1 |
1+1 |
1+1 |
1+1 |
|
ВХОД |
||||||||
|
Напряжение |
от 230 В (1-фазное) 160~275 В пер. тока до 130 В пер. тока при 70% нагрузке |
от 230 В (1-фазное) 181~280 В пер. тока до 100 В пер. тока при 50% нагрузке |
||||||
|
Частота |
50/60 Гц +/-10% (с автоматическим выбором) |
|||||||
|
Коэффициент мощности / Коэффициент общих гармонических искажений тока (THDI) |
>0.98 / <6% |
>0.99 / <5% |
||||||
|
ВЫХОД |
||||||||
|
Напряжение |
230 В (1-фазное), с возможностью выбора 200 / 208 / 220 / 240 В — 50 или 60 Гц + /- 2% (+/- 0,05 Гц при работе от аккумуляторов) |
|||||||
|
КПД |
до 91% в режиме On-line |
КПД до 91% в режиме On-line до 92% в режиме On-line |
||||||
|
Устойчивость к перегрузкам |
до 105% постоянно; 125% в течение 3 мин; 150% в течение 30 с |
до 105% постоянно; 125% в течение 5 мин; 150% в течение 30 с |
||||||
|
Выходные разъемы |
6 x IEC 320-C13 (10 A) |
6 x IEC 320-C13 (10 A) + 1 x IEC 320-C20 (16 A) |
клеммы |
|||||
|
АККУМУЛЯТОРНАЯ БАТАРЕЯ |
||||||||
|
Стандартное время поддержки* |
8 |
12 |
8 |
10 |
8 |
6 |
8 |
6 |
|
Напряжение |
24 В пост. тока |
48 В пост. тока |
48 В пост. тока |
72 В пост. тока |
192 В пост. тока |
192 В пост. тока |
240 В пост. тока |
240 В пост. тока |
|
Время подзарядки |
< 6 часов для восстановления 90% емкости |
< 6 часов для восстановления 90% емкости |
||||||
|
КОММУНИКАЦИИ |
||||||||
|
Информационная панель |
СВЕТОДИОД |
ЖК с поддержкой 6 языков |
||||||
|
RS232 (порт DB9) протокол Jbus |
• |
• |
• |
• |
• |
• |
• |
• |
|
USB протокол HID |
• |
• |
• |
• |
- |
- |
- |
- |
|
WEB/SNMP (порт Ethernet RJ45) |
опция |
опция |
опция |
опция |
• |
• |
• |
• |
|
слот COMM |
• |
• |
• |
• |
• |
• |
• |
• |
|
Плата с сухими контактами |
опция |
опция |
опция |
опция |
опция |
опция |
опция |
опция |
|
Вход EPO (аварийного отключения) (порт RJ11) |
• |
• |
• |
• |
• |
• |
• |
• |
|
Модем/ADSL с защитой от перенапряжения |
• |
• |
• |
• |
- |
- |
- |
- |
|
Параллельный порт |
- |
- |
- |
- |
• |
• |
• |
• |
|
СТАНДАРТЫ |
||||||||
|
Исполнение и топология |
EN 62040-3 (VFI-SS-111) |
|||||||
|
Безопасность /Электромагнитная совместимость |
EN 62040-1 (сертификат TÜV-GS), EN 62040-2 |
|||||||
|
Сертификаты |
CE, TÜV-GS, C-Tick |
|||||||
|
Класс защиты IP |
IP20 |
|||||||
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ |
||||||||
|
Рабочая температура |
от 0 °C до +40 °C (от 15 °C до 25 °C для продления срока службы аккумуляторных батарей) |
|||||||
|
Интервал температур хранения |
от -15 °C до +50 °C (от 15 °C до 25 °C для продления срока службы аккумуляторных батарей) |
|||||||
|
Относительная влажность |
0-90% без конденсации |
|||||||
|
Уровень шума (ISO 3746) |
< 45 дБ |
< 55 дБ |
||||||
|
ГАБАРИТЫ И ВЕС |
||||||||
|
Размер стандартного ИБП (Ш x Г x В) |
88.7 x 332 x 440 мм |
88.7x 430 x 440 мм |
88.7 x 430 x 440 мм |
88.7 x 608 x 440 мм |
177.4 x 670 x 440 мм |
177.4 x 670 x 440 мм |
261.2 x 623 x440 мм |
261.2 x 623 x 440 мм |
|
Размеры стойки для ИБП |
2U |
2U |
2U |
2U |
2U+2U |
2U+2U |
3U+3U |
3U+3U |
|
Вес стандартного ИБП |
13 кг |
21 кг |
22 кг |
31 кг |
15.5+40 кг |
16+40 кг |
19.5+66 кг |
20+66 кг |
|
Габариты дополнительного аккумуляторного блока (Ш x Г x В) |
88.7 x 332 x 440 мм |
88.7x 430 x 440 мм |
88.7x 430 x 440 мм |
88.7 x 608 x 440 мм |
88.7 x 608 x 440 мм |
88.7 x 608 x 440 мм |
130.6 x 623 x 440 мм |
130.6 x 623 x 440 мм |
|
Стойка для дополнительного аккумуляторного блока |
2U |
2U |
2U |
2U |
2U |
2U |
3U |
3U |
|
Вес дополнительного аккумуляторного блока |
16 кг |
29 кг |
29 кг |
43 кг |
40 кг |
40 кг |
66 кг |
66 кг |
|
СТАНДАРТНЫЕ ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
||||||||
|
||||||||
| ОПЦИОНАЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ | ||||||||
|
||||||||
| СТАНДАРТНЫЕ ФУНКЦИИ КОММУНИКАЦИИ | ||||||||
|
||||||||
| КОММУНИКАЦИОННЫЕ ОПЦИИ | ||||||||
|
||||||||
| РАЗЪЕМЫ | ||||||||
|
|
|||||||
| ДОПОЛНИТЕЛЬНЫЕ АККУМУЛЯТОРНЫЕ БЛОКИ | ||||||||
|
|
|||||||
* при 75% номинальной нагрузки.
Руководство пользователя Этот ИБП — готовое решение для организации защиты оборудования в IT-организации.
Он прекрасно подойдет для:
• Устройств хранения данных;
• Серверов и сетевых устройств;
• VoIP-систем;
• Коммутаторов;
• Кабельных структурированных систем;
• Систем видеоконтроля;
• Систем управления.
Преимущества:
• Простая установка — клеммные входные и выходные разъемы с термомагнитным выключателем, а также разъемы стандарта IEC;
• Небольшой размер и возможность установить устройство в стойку;
• Отличный внешний вид.
Просто использовать:
• Не нужно настраивать;
• Большое количество протоколов;
• Удобный светодиодный интерфейс и сигнализация либо ЖК-экран с меню на разных языках.
Широкая сфера практического применения:
• Двойное онлайн преобразование позволяет приводить электроэнергию к верной синусоидальной форме, благодаря чему устройства защищены от помех;
• Возможность подключать дополнительные аккумуляторы в любой момент;
• Параллельная конфигурация с резервированием 1+1 — специально для максимальной защиты. При остановке одного ИБП, второй продолжит выполнять свои функции.
Устройство максимально удобно, обладает крайне приятной ценой и превосходно подходит для серьезных информационных технологий.
