| Модель выпрямительного модуля | SHARYS 400 |
SHARYS 800 |
SHARYS 1600 |
SHARYS 2700 |
|---|---|---|---|---|
| Входное напряжение | 400 В перем. тока, три фазы + N(+20% -40%*) 230 В перем. тока, одна фаза (до 200A) |
|||
| Входная частота | от 47,5 до 63 Гц | |||
| Распределение переменного тока перед выпрямителем | предохранитель (размер 10 x 38), 1-полюсный | |||
| Выходное напряжение | 48 В пост. тока (42-58 В пост. тока) | |||
| Выходной ток | см. таблицу кодификации | |||
| Опции | Низковольтный разъединитель аккумуляторов, распределение постоянного тока (предохранитель или MCCB), общий входной прерыватель питания, сухие контакты, температурный датчик, аккумуляторные батареи, второй предохранитель аккумуляторов, температурная компенсация напряжения аккумуляторов, дистанционное управление по NET VISION. |
|||
| Цвет | RAL7012 | |||
| Габариты (Ш x Г x В), мм | 600 x 600 x 1400 или 1800 | |||
| Вес | 25 кг (без модулей) | |||
| Степень защиты | IP20 (с установленными модулями) | |||
| Рабочая температура: - без снижения мощности - со снижением мощности |
-5 °C до +45 °C +45 °C до +55 °C |
|||
* От -20% до -40% с линейным снижением макс. мощности от 100% до 60
| Код изделия | Iвых. | Кол-во выпрямителей | Тип выпрямителя |
|---|---|---|---|
| SH-LT30 / 800 | 30A | макс. 2 | SHARYS 400/800 |
| SH-LT60 / 1600 | 60A | макс. 2 | SHARYS 1600 |
| SH-LT60-H / 1600 | 60A | макс. 2 | SHARYS 1600 |
| SH-LT100 / 2700 | 100A | макс. 2 | SHARYS 2700 |
| SH-LT100-H / 2700 | 100A | макс. 2 | SHARYS 2700 |
| SH-LT120 / 1600 | 120A | макс. 4 | SHARYS 1600 |
| SH-LT120-H / 1600 | 120A | макс. 4 | SHARYS 1600 |
| SH-LT200 / 2700 | 200A | макс. 4 | SHARYS 2700 |
| SH-LT200-H / 2700 | 200A | макс. 4 | SHARYS 2700 |
| SH-LT270 / 1600 | 270A | макс. 9 | SHARYS 1600 |
| SH-LT270-H / 1600 | 270A | макс. 9 | SHARYS 1600 |
| SH-LT420 / 1600 | 420A | макс. 14 | SHARYS 1600 |
| SH-LT420-H / 1600 | 420A | макс. 14 | SHARYS 1600 |
| SH-LT450 / 2700 | 450A | макс. 9 | SHARYS 2700 |
| SH-LT450-H / 2700 | 450A | макс. 9 | SHARYS 2700 |
| SH-LT600 / 2700 | 600A | макс. 12+2* | SHARYS 2700 |
| SH-LT600-H / 2700 | 600A | макс. 12+2* | SHARYS 2700 |
* модули для резервирования
Коды изделий "SH-LTxx-H/xx" относятся к системам в шкафах высотой 1800 мм.

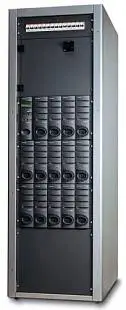

dcg_840814_SHARYS_elite.pdf SHARYS ELITE
Выпрямители от 7.5 дo 600 A
Система SHARYS ELITE может быть оснащена до 14 выпрямительными модулями SHARYS с максимальным выходным током 600A и контроллером SHARYS PLUS.
19" конструкция и отдельные модули имеют возможность «горячей» замены и подключения, что обеспечивает простую и быструю установку и техобслуживание.
Преимущества
• Цифровое управление и мониторинг системы и выпрямителей.
• Защищенный выход аккумуляторных батарей.
• Верхнее подключение кабелей.
• Возможность внутренней установки аккумуляторов.
• Удаленный доступ по SNMP, Internet, Java (с опцией NET VISION).
• Сухие контакты (через опциональный интерфейс сухих контактов).
