| Ток (A) | От 32 до 63 | От 63 до 100 |
|---|---|---|
| Электрические характеристики | ||
| Напряжение (В) | 120 - 127 / 220 - 240 / 254 (±10%) | 208 - 220 / 380 - 415 / 440 (±10%) |
| Количество фаз | 1 фаза + нейтраль или фаза-фаза (+ защитное заземление) | 3 фазы + нейтраль или 3 фазы (+ защитное заземление) |
| Частота (Гц) | 50 или 60 Гц (устанавливается ±5%) | |
| Число коммутируемых полюсов | 2-х полюсная коммутация | 3-х или 4-х полюсная коммутация |
| Система нейтрали | Совместима со всеми системами заземления | |
| Сервисный байпас | С блокировкой и защитой | |
| Перегрузка | 150% в течение 2 мин — 110% в течение 60 мин | |
| Эффективность | 99% | |
| Допустимый коэффициент мощности | ограничений нет | |
| 19'' rack - Габариты и вес | ||

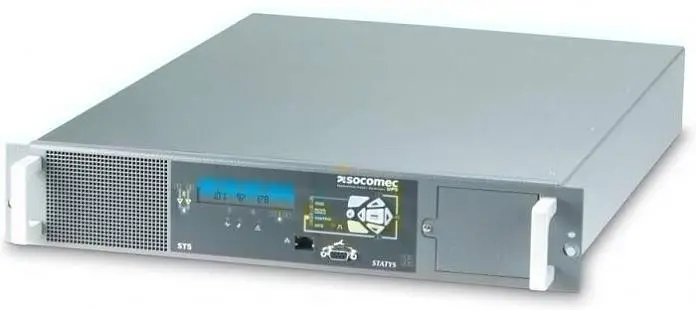

| Ш x Г x В [мм] | 483 x 747 x 89 (19” x 747 x 2U)* | 483 x 648 x 400 (19” x 648 x 9U)* |
| Вес [кг] | 26 | 58 |
| Среда | ||
| Рабочая температура окружающей среды | 0 - 40 °C | |
| Степень защиты | IP30 | |
| Относительная влажность | 95 % | |
| Максимальная высота | 1000 м без снижения номинальной мощности | |
| Охлаждение | Принудительное охлаждение | |
| Уровень звукового давления | < 45 дБ | |
| Стандарты | ||
| Производительность и безопасность | IEC 62310, EN 50022, IEC 60364-4, IEC 60950, IEC 60529, IEC 60439-1 | |
| Класс защиты | класс CB или PC | |
| Класс ЭМС | Категория C2 (IEC 62310-2) | |
* Глубина указана без ручек (+40 мм).
dcg_1420114_70_71_statys.pdf
Компания SOCOMEC UPS обладает более чем 25-летним опытом работы по разработке, выпуску и адаптации систем
автоматического включения резерва. Занимающая лидирующие позиции в области разработки систем с многошинной и многоисточниковой архитектурой, компания SOCOMEC поставила тысячи устройств автоматического включения резерва (АВР) для применения во многих областях, и они успешно доказали свою высокую надежность и адаптируемость к различным средам.
Компания SOCOMEC инвестирует в НИОКР более 10% выручки; она постоянно использует в своих разработках новейшие технологические достижения для обеспечения качества и производительности выпускаемого оборудования. Линейка устройств STATYS, новейшая разработка в области устройств АВР, создана на основе самых современных технологий и многолетнего опыта и обеспечивает плавное и надежное переключение нагрузки на резервное питание.
ПРЕИМУЩЕСТВА
Высокая надежность - Конструкция с внутренним резервированием
Резервная плата микропроцессора, отдельная тиристорная плата управления с резервированием питания, резервное охлаждение, двойное резервирование питания плат управления.
Надежность в работе и простота использования
МОДУЛИ STATYS оснащены дружественными пользователю интерфейсами и органами управления, обеспечивающими надежность их эксплуатации: дисплей с хорошо читаемой информацией и интуитивно понятной навигацией. Простота применения позволяет существенно уменьшить число ошибок операторов.
Гибкость – Адаптируемость к различным областям применения

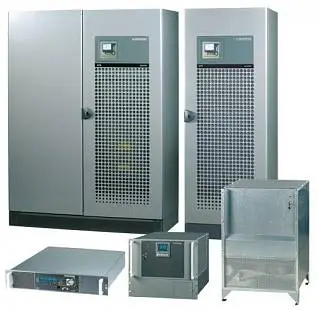

Серверы с одним или двумя блоками питания, линейные и нелинейные нагрузки, ИТ-системы и электромеханическое оборудование - это лишь несколько типов нагрузок, питание которых можно осуществлять с помощью STATYS. Во всех случаях, когда как для новых, так и для уже существующих систем электроснабжения требуется интеллектуальный источник питания, можно установить модуль STATYS, который обеспечит эффективное питание нагрузки. Модули STATYS производятся в виде целого ряда трехфазных версий, пригодных для использования со всеми типами нагрузок и систем электропитания. Они выпускаются для любых нагрузок, как линейных, так и нелинейных, и любых коэффициентов
мощности.
Компактность: экономия до 40% площади
Компактные 19” стойки с возможностью "горячей замены" модулей (наиболее компактные из представленных на рынке).
Полная поддержка и сервис
Мониторинг в режиме реального времения и оперативная техподдержка.
STATYS также обеспечивают защиту при:
• отключении основного источника электропитания,
• неисправностях на входе электрораспределительной системы,
• неисправностях, вызванных отказом одной из единиц оборудования, питаемой от общего источника,
• ошибках оператора.
Преимущества
Высокая надежность
• Полное разделение обоих источников и соответствующих систем распределения.
• Двойное резервирование источника электропитания позволяет нагрузке выбрать источник лучшего качества с обеспечением непрерывности
• Бесперебойный перевод нагрузки.
• Распределенный АВР для разделения нагрузки с целью предотвращения взаимных помех.
• Исполнение с полным внутренним резервированием элементов для компенсации отказов.
• Разделение основных функций для предотвращения внутреннего распространения аварии.
• Обнаружение аварии нейтрального проводника на обеих источниках.
Высокая гибкость
• Компактные размеры для стойки 19" с возможностью "горячей замены" модулей (наиболее компактные из представленных на рынке)
• Подходит для всех типов:
- приложений и систем электропитания,
- условий электрической среды,
- защиты нагрузки.
• Простота установки и технического обслуживания::
- для существующих и новых электростанций,
- компактные модули с малой занимаемой площадью,
- возможность устанавливать модули рядом друг с другом или совмещая их задние панели,
- доступ спереди.
• Доступны модели с нейтральным проводником или без него и с переключением нейтрального полюса или без него.
