| Башенные модели |
|||||||
|---|---|---|---|---|---|---|---|
| МОДЕЛЬ |
1K 2B |
1K 3B |
1.5K |
2K 4B |
2K 6B |
3K |
|
| МОЩНОСТЬ* | 1000 ВА/1000 Вт | 1500 ВА/1500 Вт | 2000 ВА/2000 Вт | 3000 ВА/3000 Вт | |||
| ВХОДНАЯ МОЩНОСТЬ | |||||||
| Диапазон напряжения | Переключение линии низкого напряжения | 160 В перем. тока/140 В перем. тока/120 В перем. тока/110 В перем. тока ± 5 % или 80 В перем. тока/70 В перем. тока/60 В перем. тока/55 В перем. тока ± 5 % (в зависимости от процента нагрузки 100—80 % / 80—70 % / 70— 60 % / 60%—0) |
|||||
| Восстановление низковольтной линии | 175 В перем. тока/155 В перем. тока/135 В перем. тока/125 В перем. тока ± 5 % или 87 В перем. тока/77 В перем. тока/67 В перем. тока/62 В перем. тока ± 5 % |
||||||
| Переключение высоковольтной линии | 300 В перем. тока ± 5 % или 150 В перем. тока ± 5 % | ||||||
| Восстановление высоковольтной линии | 290 В перем. тока ± 5 % или 145 В перем. тока ± 5 % | ||||||
| Диапазон частоты | 40 ~ 70 Гц | ||||||
| Фазность | Одна фаза с заземлением | ||||||
| Коэффициент мощности | ≧ 0,99 при полной нагрузке | ||||||
| THDi | ≦ 5 % при 205—245 В перем. тока или 100 ~ 130 В перем. тока THDU < 1,6 % на входе и в состоянии полной линейной нагрузки |
||||||
| ВЫХОД | |||||||
| Выходное напряжение | 200/208/220/230/240 В перем. тока или 100/110/115/120/127 В перем. тока | ||||||
| Стабилизация напряжения переменного тока | ± 1 % (Режим работы от аккумулятора) | ||||||
| Диапазон частоты (Синхронизированный диапазон) | 47 ~ 53 Гц или 57 ~ 63 Гц | ||||||
| Диапазон частоты | 50 Гц ± 0,1 Гц или 60 Гц ± 0,1 Гц (режим работы от аккумулятора) | ||||||
| Текущий коэффициент пиковой импульсной нагрузки | 3:1 | ||||||
| Нелинейные искажения | 2 % THD (линейная нагрузка); 4 % THD (нелинейная нагрузка) | ||||||
| Время передачи | От режима переменного тока к режиму питания от батареи | Ноль | |||||
| От преобразователя к байпасу | меньше 4 мс | ||||||
| Форма колебаний (режим питания от аккумулятора) | Чистая синусоида | ||||||
| КПД | |||||||
| Режим переменного тока | ≧90 % при полностью заряженной батарее | ≧92 % при полностью заряженной батарее | |||||
| Режим ECO | ≧96 % при полностью заряженной батарее | ||||||
| Режим работы от аккумулятора | ≧89 % | ≧91 % | |||||
| БАТАРЕЯ | |||||||
| Тип батареи | 12V/9AH | 12V/7AH | 12V/9AH | 12V/9AH | 12V/7AH | 12V/9AH | |
| Количество | 2 | 3 | 3 | 4 | 6 | 6 | |
| Время повторной зарядки | 3 часа восстановления до 95 % емкости для внутренней батареи при зарядном токе 2 A | ||||||
| Ток заряда | Модели 100/110/115/120 /127 В переменного тока: по умолчанию 2 A, макс. 8 A регулируемый Модели 200/208/220/230/240 В переменного тока: по умолчанию 2 A, макс. 12 A регулируемый |
По умолчанию: 2 A, максимум: 8 A регулируемый | |||||
| Напряжение зарядки | 27,4 В пост.тока ± 1 % | 41,0 В пост.тока ± 1 % | 41,0 В пост. тока ± 1 % | 54,7 В пост.тока ± 1 % | 82,1 В пост. тока ±1 % | 82,1 В пост. тока ±1 % | |
| ФИЗИЧЕСКИЕ ПОКАЗАТЕЛИ | |||||||
| Размеры, ГxШxВ (мм) | 397 X 145 X 220 | 421 X 190 X 318 | |||||
| Масса нетто (кг) | С аккумулятором | 11,7 | 13,0 | 14,6 | 20,3 | 23,2 | 28,0 |
| Без аккумулятора | 6,6 | 6,6 | 7 | 9,9 | 9,9 | 12,3 | |
| РАБОЧИЕ УСЛОВИЯ | |||||||
| Рабочий диапазон влажности | 20—95 % RH при 0—40 °C (без образования конденсата) | ||||||
| Уровень шума | Менее 50 дБА на расстоянии 1 м (с управлением скоростью вентилятора) | ||||||
| УПРАВЛЕНИЕ | |||||||
| Smart RS-232 или USB | Поддержка Windows® 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix и MAC | ||||||
| Дополнительный SNMP | Управление питанием от менеджера SNMP и веб-браузера | ||||||
* Уменьшите мощность до 80 % в режиме преобразователя частоты и до 80 %, когда выходное напряжение установлено на 100 В перем. тока, 200 В перем. тока или 208 В перем. тока. Для системы 100/110/115/120/127 В перем. тока номинальные значения выходной мощности отличаются в зависимости от входного напряжения. Ознакомьтесь с таблицей значений номинальной выходной мощности для получения подробной информации.
** Характеристики продукта могут быть изменены без дополнительного уведомления.

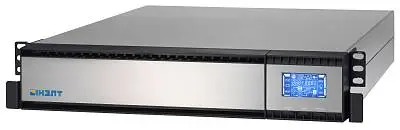

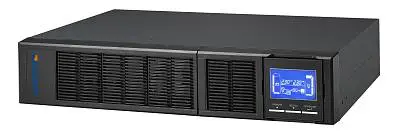

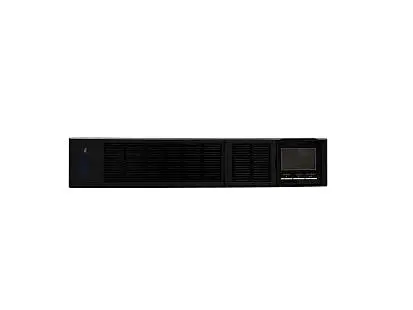

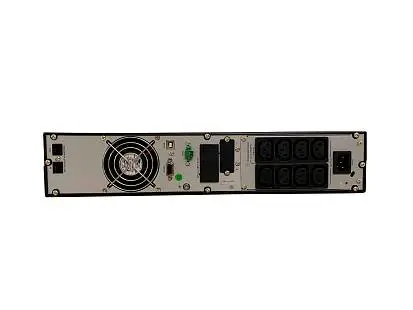

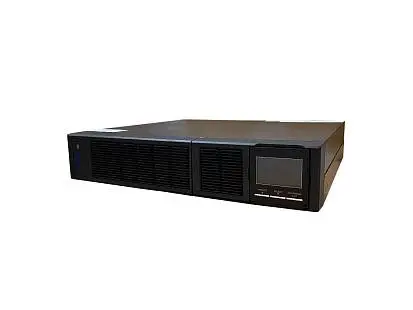

| Модели RT: |
|||||||
|---|---|---|---|---|---|---|---|
| МОДЕЛЬ |
1K RT-2B | 1K RT-3B | 1.5K RT | 2K RT-4B | 2K RT-6B | 3K RT | |
| МОЩНОСТЬ* | 1000 ВА/1000 Вт | 1500 ВА/1500 Вт | 2000 ВА/2000 Вт | 3000 ВА/3000 Вт | |||
| ВХОДНАЯ МОЩНОСТЬ | |||||||
| Диапазон напряжения | Переключение линии низкого напряжения | 160 В перем. тока/140 В перем. тока/120 В перем. тока/110 В перем. тока ± 5 % или 80 В перем. тока/70 В перем. тока/60 В перем. тока/55 В перем. тока ± 5 % (в зависимости от процента нагрузки 100—80 % / 80—70 % / 70— 60 % / 60%—0) |
|||||
| Восстановление низковольтной линии | 175 В перем. тока/155 В перем. тока/135 В перем. тока/125 В перем. тока ± 5 % или 87 В перем. тока/77 В перем. тока/67 В перем. тока/62 В перем. тока ± 5 % |
||||||
| Переключение высоковольтной линии | 300 В перем. тока ± 5 % или 150 В перем. тока ± 5 % | ||||||
| Восстановление высоковольтной линии | 290 В перем. тока ± 5 % или 145 В перем. тока ± 5 % | ||||||
| Диапазон частоты | 40 ~ 70 Гц | ||||||
| Фазность | Одна фаза с заземлением | ||||||
| Коэффициент мощности | ≧ 0,99 при полной нагрузке | ||||||
| THDi | ≦ 5 % при 205—245 В перем. тока или 100 ~ 130 В перем. тока THDU < 1,6 % на входе и в состоянии полной линейной нагрузки |
||||||
| ВЫХОД | |||||||
| Выходное напряжение | 200/208/220/230/240 В перем. тока или 100/110/115/120/127 В перем. тока | ||||||
| Стабилизация напряжения переменного тока | ± 1 % (Режим работы от аккумулятора) | ||||||
| Диапазон частоты (Синхронизированный диапазон) | 47 ~ 53 Гц или 57 ~ 63 Гц | ||||||
| Диапазон частоты | 50 Гц ± 0,1 Гц или 60 Гц ± 0,1 Гц (режим работы от аккумулятора) | ||||||
| Текущий коэффициент пиковой импульсной нагрузки | 3:1 | ||||||
| Нелинейные искажения | 2 % THD (линейная нагрузка); 4 % THD (нелинейная нагрузка) | ||||||
| Время передачи | От режима переменного тока к режиму питания от батареи | Ноль | |||||
| От преобразователя к байпасу | меньше 4 мс | ||||||
| Форма колебаний (режим питания от аккумулятора) | Чистая синусоида | ||||||
| КПД | |||||||
| Режим переменного тока | ≧90 % при полностью заряженной батарее | ≧92 % при полностью заряженной батарее | |||||
| Режим ECO | ≧96 % при полностью заряженной батарее | ||||||
| Режим работы от аккумулятора | ≧89 % | ≧91 % | |||||
| БАТАРЕЯ | |||||||
| Тип батареи | 12V/9AH | 12V/7AH | 12V/9AH | 12V/9AH | 12V/7AH | 12V/9AH | |
| Количество | 2 | 3 | 3 | 4 | 6 | 6 | |
| Время повторной зарядки | 3 часа восстановления до 95 % емкости для внутренней батареи при зарядном токе 2 A | ||||||
| Ток заряда | Модели 100/110/115/120 /127 В переменного тока: по умолчанию 2 A, макс. 8 A регулируемый Модели 200/208/220/230/240 В переменного тока: по умолчанию 2 A, макс. 12 A регулируемый |
По умолчанию: 2 A, максимум: 8 A регулируемый | |||||
| Напряжение зарядки | 27,4 В пост.тока ± 1 % | 41,0 В пост.тока ± 1 % | 41,0 В пост. тока ± 1 % | 54,7 В пост.тока ± 1 % | 82,1 В пост. тока ±1 % | 82,1 В пост. тока ±1 % | |
| ФИЗИЧЕСКИЕ ПОКАЗАТЕЛИ | |||||||
| Размеры, ГxШxВ (мм) | 410 x 438 x 88 | 510 x 438 x 88 | 630 x 438 x 88 | ||||
| Масса нетто (кг) | С аккумулятором | 11,6 | 14,1 | 15,5 | 19,5 | 23,3 | 27,5 |
| Без аккумулятора | 6,6 | 7,8 | 8,1 | 9,4 | 10,6 | 12,4 | |
| РАБОЧИЕ УСЛОВИЯ | |||||||
| Рабочий диапазон влажности | 20—95 % RH при 0—40 °C (без образования конденсата) | ||||||
| Уровень шума | Менее 50 дБА на расстоянии 1 м (с управлением скоростью вентилятора) | ||||||
| УПРАВЛЕНИЕ | |||||||
| Smart RS-232 или USB | Поддержка Windows® 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix и MAC | ||||||
| Дополнительный SNMP | Управление питанием от менеджера SNMP и веб-браузера | ||||||
* Уменьшите мощность до 80 % в режиме преобразователя частоты и до 80 %, когда выходное напряжение установлено на 100 В перем. тока, 200 В перем. тока или 208 В перем. тока. Для системы 100/110/115/120/127 В перем. тока номинальные значения выходной мощности отличаются в зависимости от входного напряжения. Ознакомьтесь с таблицей значений номинальной выходной мощности для получения подробной информации.
** Характеристики продукта могут быть изменены без дополнительного уведомления.
Руководство по эксплуатации Gamma 1-3кВА ПФ 1.0.pdf
Программное обеспечение
ИБП с двойным преобразованием
• Коррекция входного коэффициента мощности 0.99
• Выходной коэффициент мощности 0.9
• Преобразователь частоты 50/60 Гц
• Программируемые разъёмы
• Функция аварийного отключения (EPO)
• Работа в Режиме ECO mode для сохранения энергии
• Батарейное зарядное устройство, специально разработанное для оптимизации работы батарей
• Встроенный автоматический байпас
• Аксессуары (направляющие для установки в 19''стойку, температурный датчик для мониторинга окружающей среды, карта мониторинга SNMP Card)
• Коррекция входного коэффициента мощности 0.99
• Выходной коэффициент мощности 0.9
• Преобразователь частоты 50/60 Гц
• Программируемые разъёмы
• Функция аварийного отключения (EPO)
• Работа в Режиме ECO mode для сохранения энергии
• Батарейное зарядное устройство, специально разработанное для оптимизации работы батарей
• Встроенный автоматический байпас
• Аксессуары (направляющие для установки в 19''стойку, температурный датчик для мониторинга окружающей среды, карта мониторинга SNMP Card)
