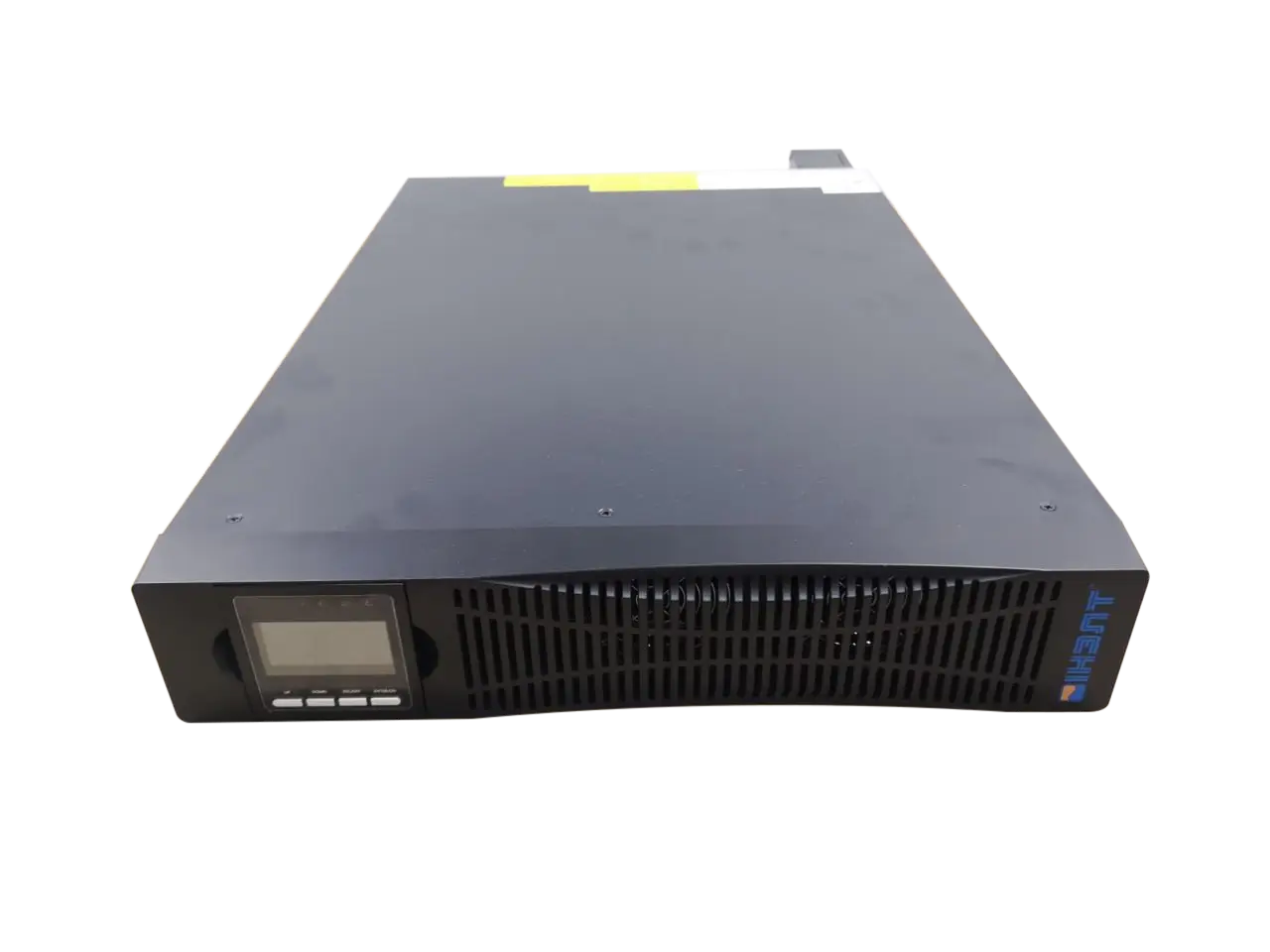

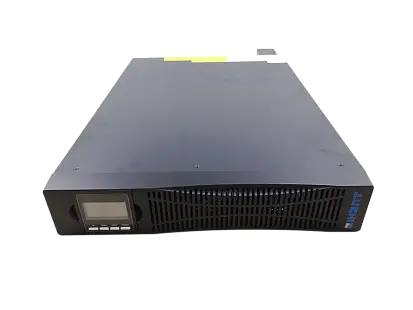

МОДЕЛЬ |
GAMMA 10KR (IN10000-GA-KR-KS-RM-1) |
||
|---|---|---|---|
| ОБЩИЕ СВЕДЕНИЯ | |||
| Мощность | 10 кВА/10 кВт | ||
| Топология | Функция двойного преобразования (on-line) | ||
| Охлаждение | Вентилятор | ||
| Размеры, Ш × Г × В, мм | 440 × 621,5 × 86,5 | ||
| Масса нетто, кг | 17 | ||
| Тип установки | Стойка/Башня | ||
| ВХОД | |||
| Номинальное напряжение | 208/220/230 (по умолчанию)/240 В перем. тока | ||
| Диапазон входного напряжения | 110–300 В перем. тока (110–300 В перем. тока при нагрузке 50%/176–300 В перем. тока при нагрузке 100%) | ||
| Диапазон частоты | 40–70 Гц | ||
| Гармонические искажения (THDI) | менее 3% | ||
| Коэффициент мощности | более 0,99 | ||
| Коэффициент мощности | Клеммы (L+N+G) | ||
| ВЫХОД | |||
| Выходная мощность | 10 кВт | ||
| Коэффициент мощности | 1,0 | ||
| Форма выходного сигнала | Чистая синусоида | ||
| Эффективность работы в режиме онлайн | 95,5% | ||
| Эффективность работы в экономичном режиме | 99% | ||
| Выходное напряжение | 208/220/230 (по умолчанию)/240 В перем. тока | ||
| Регулировка напряжения | ±1% | ||
| Регулировка выходного напряжения (динамическая) | ±5% | ||
| Гармонические искажения (THDV) |
меньше 1% (полная линейная нагрузка) меньше 3% (полная нелинейная нагрузка) |
||
| Выходная частота | 50/60 Гц ± 10% (режим работы от сети); 50/60 Гц (по умолчанию) ± 0,1% (режим работы от батареи) | ||
| Перегрузочная способность (режим онлайн) |
105–110%: переход ИБП в байпас через 60 минут при нормальной работе электросети 110–125%: переход ИБП в байпас через 10 минут при нормальной работе электросети 125–150%: переход ИБП в байпас через 1 минуту при нормальной работе электросети больше 150%: переход ИБП в байпас через 0,5 секунды при нормальной работе электросети |
||
| Перегрузочная способность (режим работы от батареи) |
105–110%: ИБП отключается через 10 минут 110–125%: ИБП отключается через 1 минуту 125–150%: ИБП отключается через 10 секунд больше 150%: ИБП отключается через 0,5 секунды |
||
| Перегрузочная способность (в режиме байпаса) |
105–130%: только сигнализация перегрузки 130–150%: ИБП отключается через 10 минут 150–200%: ИБП отключается через 1 минуту больше 200%: ИБП отключается через 0,5 секунды |
||
| Текущий коэффициент пиковой импульсной нагрузки | 3:1 | ||

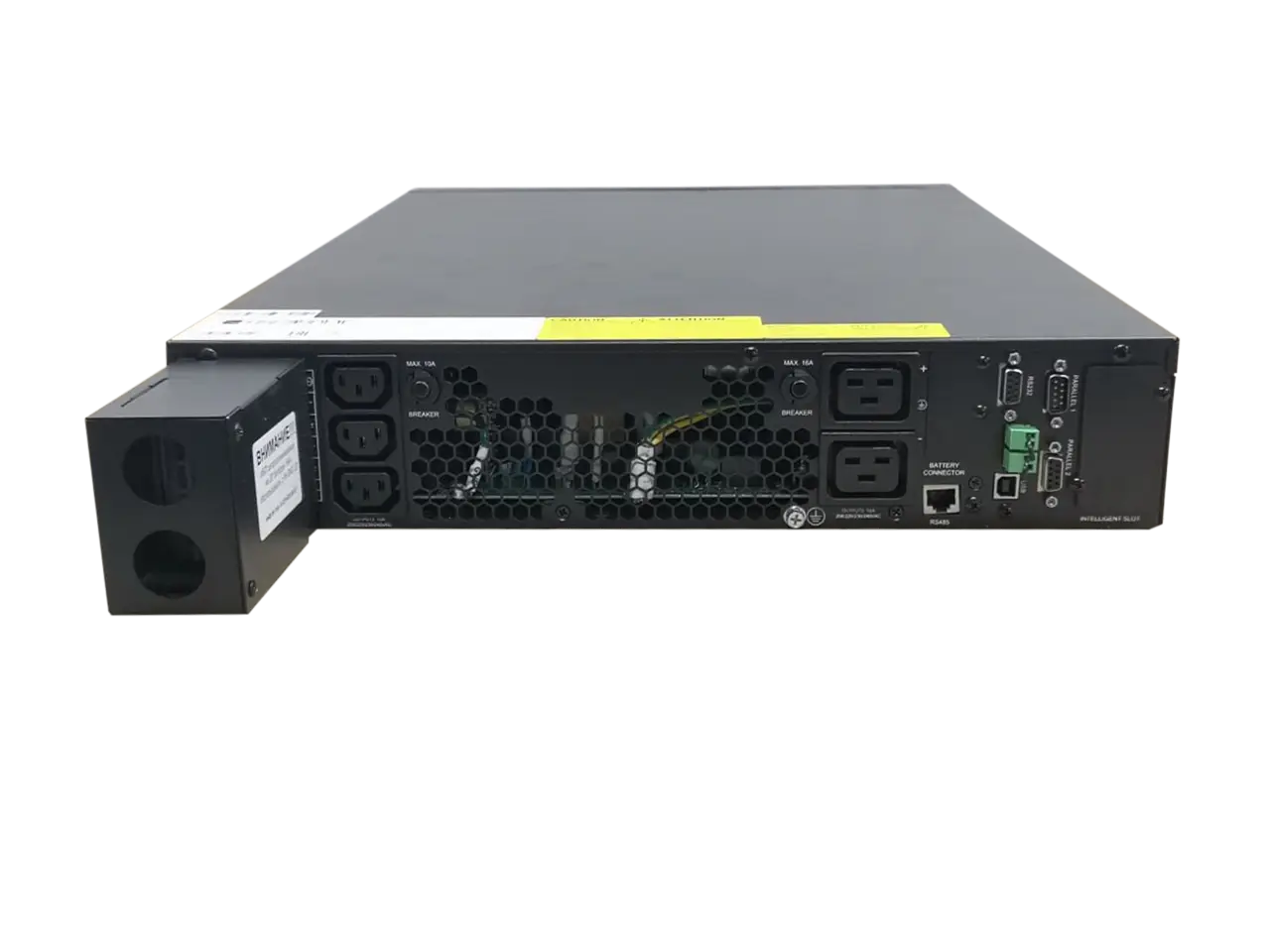

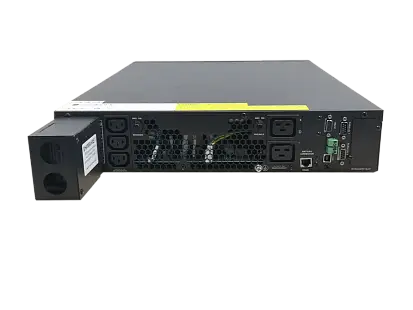

| Розетки (всего) | Непрограммируемые розетки | Клеммы (L+N+G) | |
| Программируемые розетки | C19*2+C13*3 | ||
| БАЙПАС | |||
| Диапазон напряжения |
208/220 В перем. тока; макс. напряжение: +25% (опционально +10%, +15%, +20%) 230 В перем. тока; макс. напряжение: +20% (опционально +10%, +15%) 240 В перем. тока; макс. напряжение: +15% (опционально +10%) Мин. напряжение: -45% (опционально -10%, -20%, -30%) |
||
| Диапазон частоты | Диапазон защиты по частоте: ± 10% | ||
| Диапазон экономичного режима | Номинальное напряжение ± 10% | ||
| БАТАРЕЯ | |||
| Номинальное входное напряжение пост. тока | 192 (по умолчанию)/216/240 В пост. тока | ||
| Зарядный ток (макс.) |
|
10 A | |
| Управление и интерфейс | |||
| Панель управления, ЖК-дисплей (английский язык) + светодиод | 2,4-дюймовый цветной экран | ||
| Коммуникационный интерфейс |
USB, RS232, RS485 порт, параллельный порт, интеллектуальный слот, SNMP-карта (опционально), релейная плата (опционально) |
||
| Аварийное отключение питания (EPO) | Да | ||
| УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ | |||
| Диапазон рабочих температур | 0–40 °C | ||
| Температура хранения | От -25 до 55 °C (без батарей) | ||
| Диапазон влажности | 0–95% отн. влажности (без конденсации) | ||
| Рабочая высота над уровнем моря | 0–1 000 метров: нормальная работа; 1 000–3 000 метров: снижение номинальных характеристик | ||
| Класс защиты | IP20 | ||
| Уровень шума на расстоянии 1 м, в режиме онлайн, полная нагрузка, зарядка на холостом ходу) |
|
≤ 50 дБ | |
| СТАНДАРТЫ | |||
| Безопасность | EN IEC 62040-1:2019 + A11:2021 | ||
| Электромагнитная совместимость (EМС) | IEC 62040-2:2016, EN IEC 62040-2:2018 | ||
| ПРОЧЕЕ | |||
| Совместимость с генератором | Да | ||
| Короткое замыкание | Задержка всей системы | ||
| Перегрев |
Линейный режим: переключить в байпасный режим; Аварийный режим: немедленно отключить ИБП |
||
| Низкое напряжение батареи | Аварийная сигнализация и отключение | ||
| EPO (устройство аварийного отключения) | Немедленно отключить ИБП | ||
| Звуковые и визуальные аварийные сигналы | Неисправность электросети, низкий уровень заряда аккумулятора, перегрузка, неисправность системы | ||
BATAREYNYY-SHKAF-DLYA-ISTOCHNIKA-BESPEREBOYNOGO-PITANIYA-INELT_IN_BAT_KR_KS_RM_16.-20_-final-na-pechat.pdf
Программное обеспечение

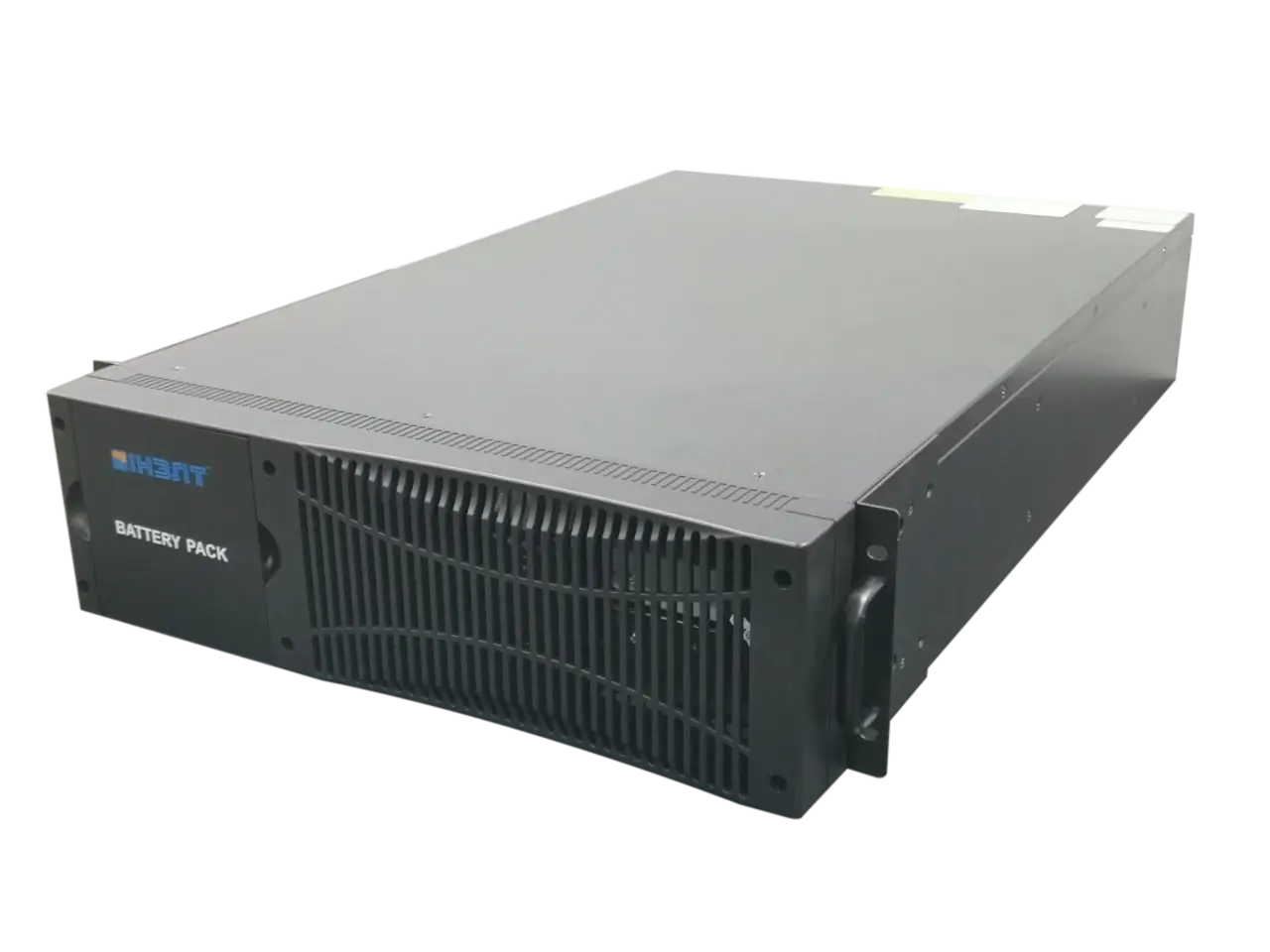

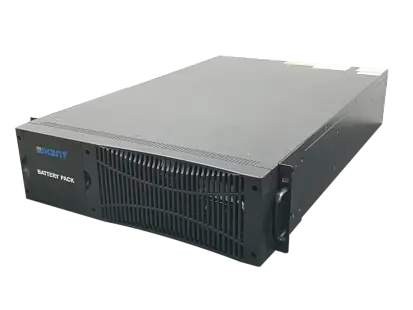

ИБП может быть интегрирован с батарейным шкафом, внешним байпасом режима
технического обслуживания блока распределения питания (PDU), что обеспечивает
эффективную защиту операций, выполняемых центром обработки данных.
ИБП этой серии управляются процессором цифровых сигналов (DSP); такое
усовершенствование повышает надежность, производительность, самозащиту, самодиагностику
и т. д.
Напряжение аккумуляторной батареи ИБП этой серии может быть настроено на 16, или
20 блоков для удобства эксплуатации в зависимости потребностей пользователя.
С помощью инструмента настройки пользователь может задавать емкость АКБ, а также
рациональный уровень тока зарядки. Возможно автоматическое и плавное переключение между
режимами (режим постоянного напряжения, режим постоянного тока, плавающий режим).
В ИБП этой серии используется продвинутый трехэтапный метод зарядки.
Первый этап: зарядка постоянным большим зарядным током
для обеспечения подзарядки до 90%
Второй этап: постоянное напряжение
с целью восстановления работы батареи и обеспечения полной зарядки батарей
Третий этап: плавающий режим
Такой трехэтапный метод зарядки продлевает срок службы батарей и обеспечивает их быструю
зарядку.
Благодаря ЖК-дисплеям и светодиодным дисплеям пользователь может легко узнавать
текущее состояние ИБП и его рабочие параметры, такие как входное/выходное напряжение,
частота и нагрузка, процент заряда батареи, температура окружающей среды и т. д.
Дополнительная SNMP-карта обеспечивает возможность дистанционного контроля и
мониторинга ИБП.
ИБП этой серии могут быть полностью отключены при активации функции аварийного
отключения питания (EPO).
