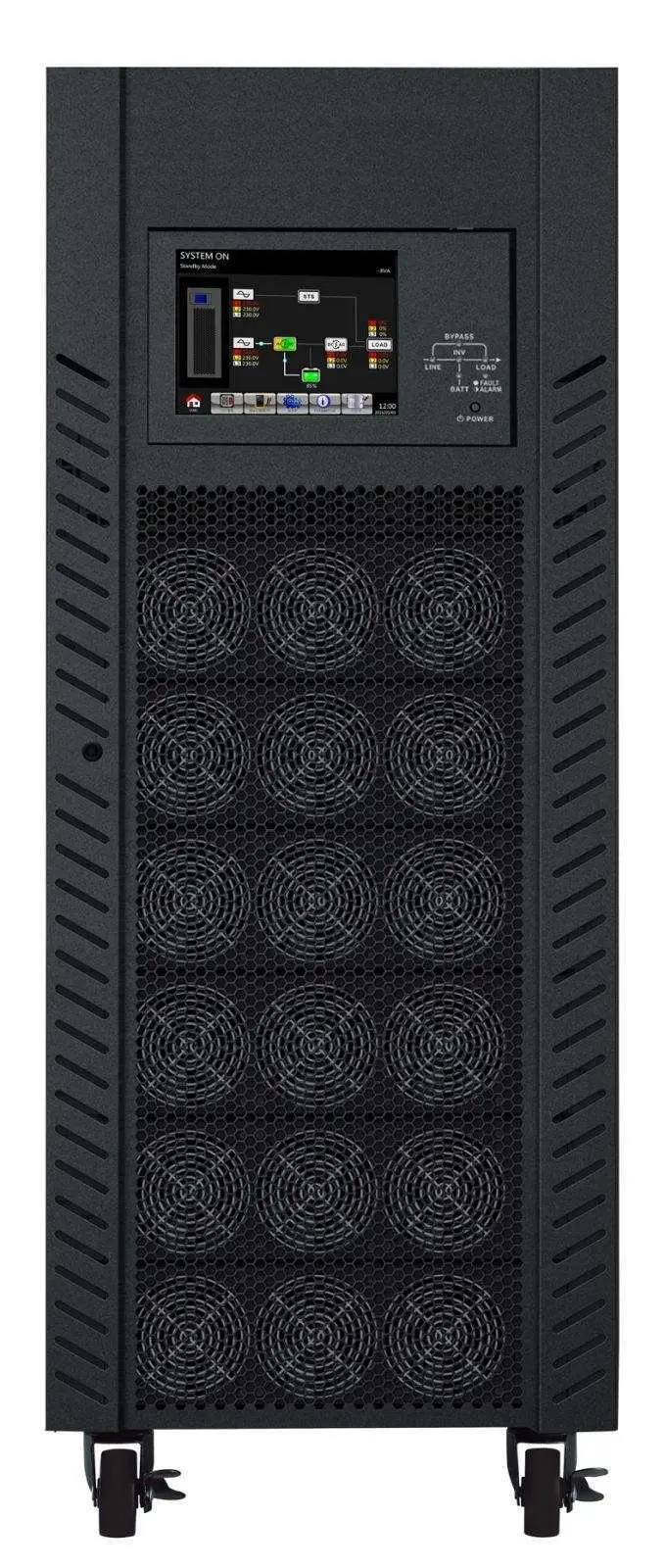

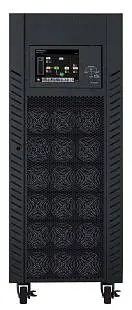

| Модель | 30U-90HV | 30U-120HV | 30U-180HV | 42U-120HV | 42U-210HV | 42U-300HV | |
|---|---|---|---|---|---|---|---|
| Мощность (кВА)/кВт | Ед.изм. | 90/90 | 120/120 | 180/180 | 120/120 | 210/210 | 300/300 |
| ВХОД | |||||||
| Мощность (кВА) | Ед.изм. | 30~300 | |||||
| Входное напряжение переменного тока | ВАХ | 380/400/415 (3-фазы и общая нейтраль с байпасным входом) | |||||
| Диапазон входного напряжения | ВАХ | 305 ~ 478; 208 ~ 304 (выход снижен ниже 70%) | |||||
| Частота | Гц | 50/60 (погрешность: 40Гц ~ 70ГЦ) | |||||
| Коэффициент мощности | кВт/кВА | 0.99 (0.98) полная нагрузка (половинная нагрузка) | |||||
| Гармоническое изменение тока | THDI% | 3 (полная нагрузка) | |||||
| ВЫХОД | |||||||
| Расчетное напряжение переменного тока1 | ВАХ | 380/400/415 (три фазы четыре провода, с привязкой нейтрали к нейтрали байпаса) | |||||
| Частота | Гц | 50/60 автоматический выбор | |||||
| Перегрузка | % | 105%~110% для 60мин 110%~125% для 10мин 126%~150% для 1мин >150% для 200мс |
|||||
| Емкость тока в нейтрали | % | 170% | |||||
| Стабилизация напряжения | % | ±1 (уравновешенная нагрузка), ±2 (100% несбалансированная нагрузка) |
|||||
| Итоговое гармоническое напряжение | % | меньше 2 (линейная нагрузка), меньше 4 (нелинейная нагрузка 3) |
|||||
| Синхронизация по частоте | +/- 1 Гц, +/- 2 Гц, +/- 4 Гц (по умолчанию: Гц) | ||||||
| КПД | % | АС mode до 96%, ЕСО mode до 98% | |||||
| Примечание: 1. заводские настройки – 400В. 380 или 415V выбираются инженером по вводу в эксплуатацию. |
|||||||
| БАЙПАС | |||||||
| Напряжение переменного тока | ВАХ | 380/400/415 (три фазы четыре провода, с привязкой нейтрали к вход выпрямителя и предоставление привязки нейтрали к выходу) | |||||
| Номинальный ток | A | 30U для 90КВт → 250, 380В / 164, 400 В / 157, 415 В 42U для 120 КВт → 228, 380 В / 218, 400 В / 209, 415 В 42U для 210 КВт → 397, 380 В / 380, 365 В / 329, 415 В 42U для 300 КВт → 570, 380 В / 546, 365 В / 532, 415 В |
|||||
| Перегрузка | % | 105%~110% для 60мин 110%~125% для 10мин 126%~150% для 1мин >150% для 200мс |
|||||
| Защита входной сети, байпас | Автомат защиты сети, рассчитанные до 100% номинального выходного тока. | ||||||
| Номинальный ток кабеля | A | 1.7 × номинальный ток | |||||
| Частота | Гц | 50/60 выбирается атоматически | |||||
| Время передачи (между байпасом и инвертором) | мс | синхронный переход: ≤20мс | |||||
| Допустимое отклонение напряжения байпаса | % | Верхний предел: +10, +15 или +20, по умолчанию: +15 Нижний предел: -10, -20, -30 по умолчанию: -20 (время задержки для принятия постоянного байпасного напряжения: 10s) |
|||||
| Диапазон частоты | Гц | +/- 1 Гц, +/- 2 Гц, +/- 4 Гц (по умолчанию: 4 Гц) | |||||
| Примечание: 1. заводские настройки – 400В. 380 или 415V выбираются инженером по вводу в эксплуатацию. |
|||||||
| РЕЖИМ РАБОТЫ ОТ АККУМУЛЯТОРНЫХ БАТАРЕЙ | |||||||
| Количество свинцово-кислотных ячеек | Номинальное | 216 (6 ячеек x 36 12В аккумуляторный блок) | |||||
| Максимальное | 240 (6 ячеек x 40 12В аккумуляторный блок) | ||||||
| Минимальное | 192 (6 ячеек x 32 12В аккумуляторный блок) | ||||||
| Плавающее напряжение | В/ячейка | 2.3В/ячейка Режим заряда при токе постоянной силы и неизменном напряжении |
|||||
| Компенсация влияния температуры | мВ/°C/сл | 0~-5 | |||||
| Cлабо пульсирующее напряжение | % В плавающий | ≤1 | |||||
| Пульсирующая составляющая постоянного тока | % C10 | ≤5 | |||||
| Напряжение вольт/элем | свинцово-кислотный с клапанным регулированием | 2.35В/ячейка Режим заряда при токе постоянной силы и неизменном напряжении |
|||||
| Конечное напряжение разряда | В/ячейка | 1.67 В/ячейка | |||||
| Заряд аккумулятора | В/ячейка | Режим заряда при ограничении тока и неизменном напряжении Плавающее напряжение 2.3 В/ячейка ускоренная подзарядка 2.35 В/ячейка |
|||||
| Максимальный ток питания1 заряда аккумулятора | A | 8 / на блок питания (регулируемый) | |||||
| Примечание: 1. При низком входном напряжении мощность подзарядки ИБП увеличивается и уменьшается нагрузка (до указанной максимальной емкости). |
|||||||
| ТРЕБОВАНИЯ К УСЛОВИЯМ ОКРУЖАЮЩЕЙ СРЕДЫ | |||||||
| Шум в пределах 1 м | дБ | макс. 73 | |||||
| Высота | м | ≤1000, снижение мощности на 1% на 100м между 1000м и 2000м | |||||
| Относительная влажность | % ОВ | 0 ~ 95, без образования конденсата | |||||
| Рабочая температура | °C | 0 ~ 40°C (Выходная мощность будет снижена, если температура будет выше 30°C. Она будет снижена на 90% при 35°C и 80% при 40°C. | |||||
| Температура хранения и транспортировки для ИБП | °C | -15 ~ 60 | |||||
| ГАБАРИТЫ И ВЕС | |||||||
| Габариты, Ш x Г x В | мм | 600 x 1100 x 1475 | 600 x 1100 x 2010 | ||||
| Вес | кг | 675 | 335 | 437.5 | 932 | 7 Блоков питания: 514.5 8 Блоков питания: 549 |
618 |
| СТАНДАРТНАЯ | |||||||
| Цвет | черный | ||||||
| Степень защиты, МЭК (60529) | IP20 | IP20 (передняя дверь и задняя дверь открыты или закрыты) | |||||
РУКОВОДСТВО МОДУЛЬНЫЙ ИБП 30-300КВА.pdf ИБП разработан в соответствии с Европейскими и международными стандартами и представляет собой трехфазный четырёхпроводной ИБП с двойным преобразованием и байпасом, который позволяет работать в следующих режимах:
- Режим ожидания;
- Режим линии (линейный режим);
- Режим аккумулятора;
- Режим транзитного обхода (байпаса или обхода);
- Режим ECO;
- Режим выключения;
- Режим ремонтного байпаса (ручной байпас).
