Вакуумные автоматические выключатели.pdf

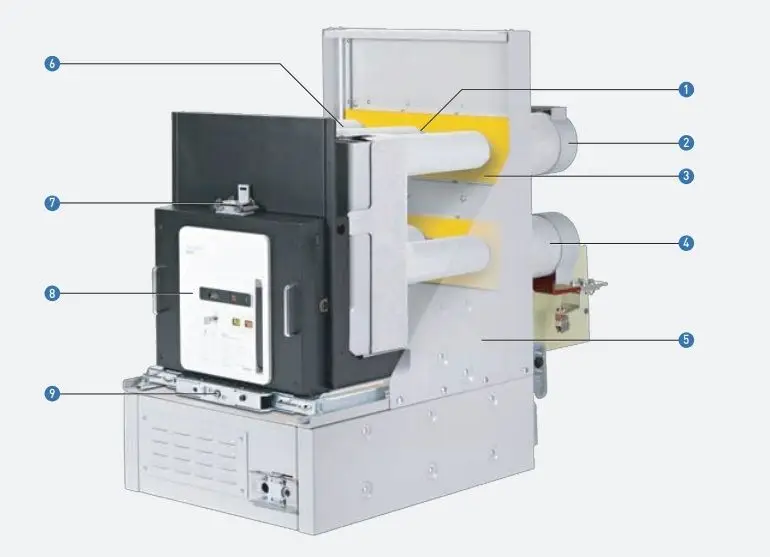

Внешняя структура
- Все компоненты имеют модульную конструкцию.
- Энергия движения механизма передается с помощью ВК. Включающая пружина заряжается от электричества или вручную. После завершения зарядки автоматически крепится к защелке и ожидает включения. Основная функция выключателя осуществляется в пружине включения с помощью сохраненной энергии.
- Размыкающая пружина приводится в движение накопленным усилием взвода с помощью ручной кнопки или электрического сигнала. Давление повышается в точке контакта ВК при снятии защелки включения, и одновременно пружина включения натягивается и готова к включению. Также разряженная пружина включения снова заряжается от мотора и ожидает следующих действий. Вакуумный автоматический выключатель серии HG обладает не только функциями синхронизации и быстрой нагрузки, но и осуществляет автоматическое повторное включение.
