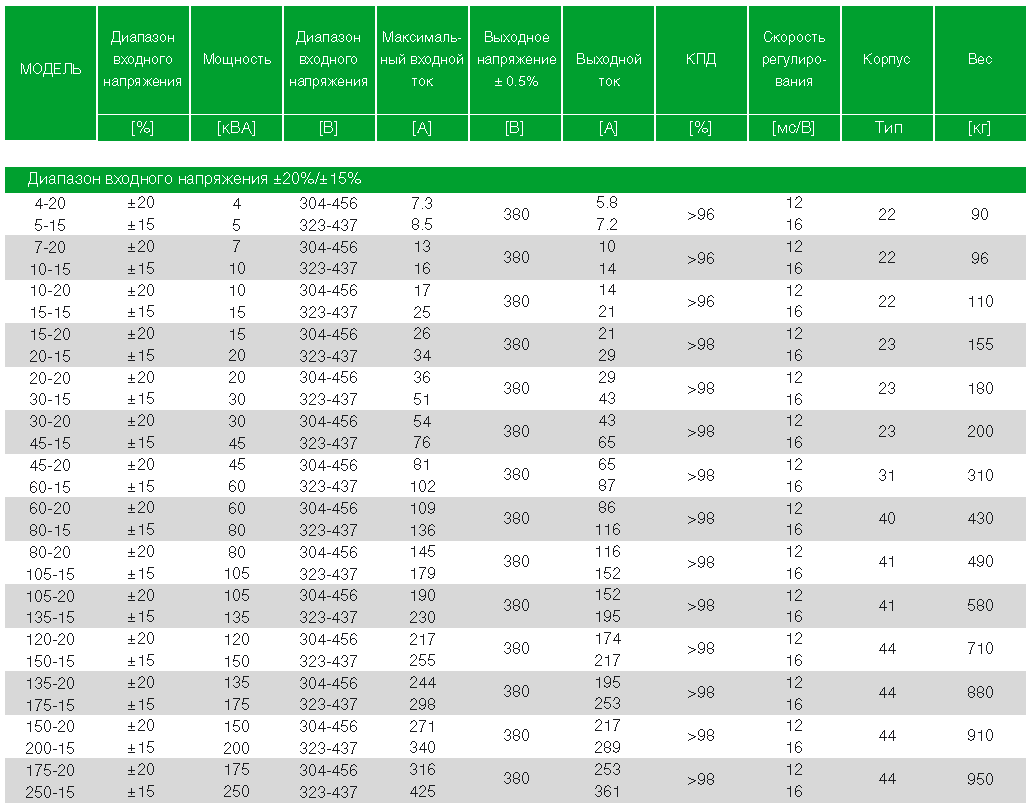

| МОДЕЛЬ | Диапазон входного напряжения | Мощность | Диапазон входного напряжения | Максимальный входной ток | Выходное напряжение ±0.5% | Выходной ток | кпд | Скорость регулирования | Корпус | Вес |
|---|---|---|---|---|---|---|---|---|---|---|
| [%] | [кВА] | [В] | [А] | [В] | [А] | [%] | [мс/В] | Тип | [КГ] | |
| Диапазон входного напряжения ±20%/± 15% | ||||||||||
| 4-20 | ±20 | 4 | 304-456 | 7.3 | 380 | 5.8 | >96 | 12 | 22 | 90 |
| 5-15 | ±15 | 5 | 323-437 | 8.5 | 7.2 | 16 | ||||
| 7-20 | ±20 | 7 | 304-456 | 13 | 380 | 10 | >96 | 12 | 22 | 96 |
| 10-15 | ±15 | 10 | 323-437 | 16 | 14 | 16 | ||||
| 10-20 | ±20 | 10 | 304-456 | 17 | 380 | 14 | >96 | 12 | 22 | 110 |
| 15-15 | ±15 | 15 | 323-437 | 25 | 21 | 16 | ||||
| 15-20 | ±20 | 15 | 304-456 | 26 | 380 | 21 | >98 | 12 | 23 | 155 |
| 20-15 | ±15 | 20 | 323-437 | 34 | 29 | 16 | ||||
| 20-20 | ±20 | 20 | 304-456 | 36 | 380 | 29 | >98 | 12 | 23 | 180 |
| 30-15 | ±15 | 30 | 323-437 | 51 | 43 | 16 | ||||
| 30-20 | ±20 | 30 | 304-456 | 54 | 380 | 43 | >98 | 12 | 23 | 200 |
| 45-15 | ±15 | 45 | 323-437 | 76 | 65 | 16 | ||||
| 45-20 | ±20 | 45 | 304-456 | 81 | 380 | 65 | >98 | 12 | 31 | 310 |
| 60-15 | ±15 | 60 | 323-437 | 102 | 87 | 16 | ||||
| 60-20 | ±20 | 60 | 304-456 | 109 | 380 | 86 | >98 | 12 | 40 | 430 |
| 80-15 | ±15 | 80 | 323-437 | 136 | 116 | 16 | ||||
| 80-20 | ±20 | 80 | 304-456 | 145 | 380 | 116 | >98 | 12 | 41 | 490 |
| 105-15 | ±15 | 105 | 323-437 | 179 | 152 | 16 | ||||
| 105-20 | ±20 | 105 | 304-456 | 190 | 380 | 152 | >98 | 12 | 41 | 580 |
| 135-15 | ±15 | 135 | 323-437 | 230 | 195 | 16 | ||||
| 120-20 | ±20 | 120 | 304-456 | 217 | 380 | 174 | >98 | 12 | 44 | 710 |
| 150-15 | ±15 | 150 | 323-437 | 255 | 217 | 16 | ||||
| 135-20 | ±20 | 135 | 304-456 | 244 | 380 | 195 | >98 | 12 | 44 | 880 |
| 175-15 | ±15 | 175 | 323-437 | 298 | 253 | 16 | ||||
| 150-20 | ±20 | 150 | 304-456 | 271 | 380 | 217 | >98 | 12 | 44 | 910 |
| 200-15 | ±15 | 200 | 323-437 | 340 | 289 | 16 | ||||
| 175-20 | ±20 | 175 | 304-456 | 316 | 380 | 253 | >98 | 12 | 44 | 950 |
| 250-15 | ±15 | 250 | 323-437 | 425 | 361 | 16 | ||||

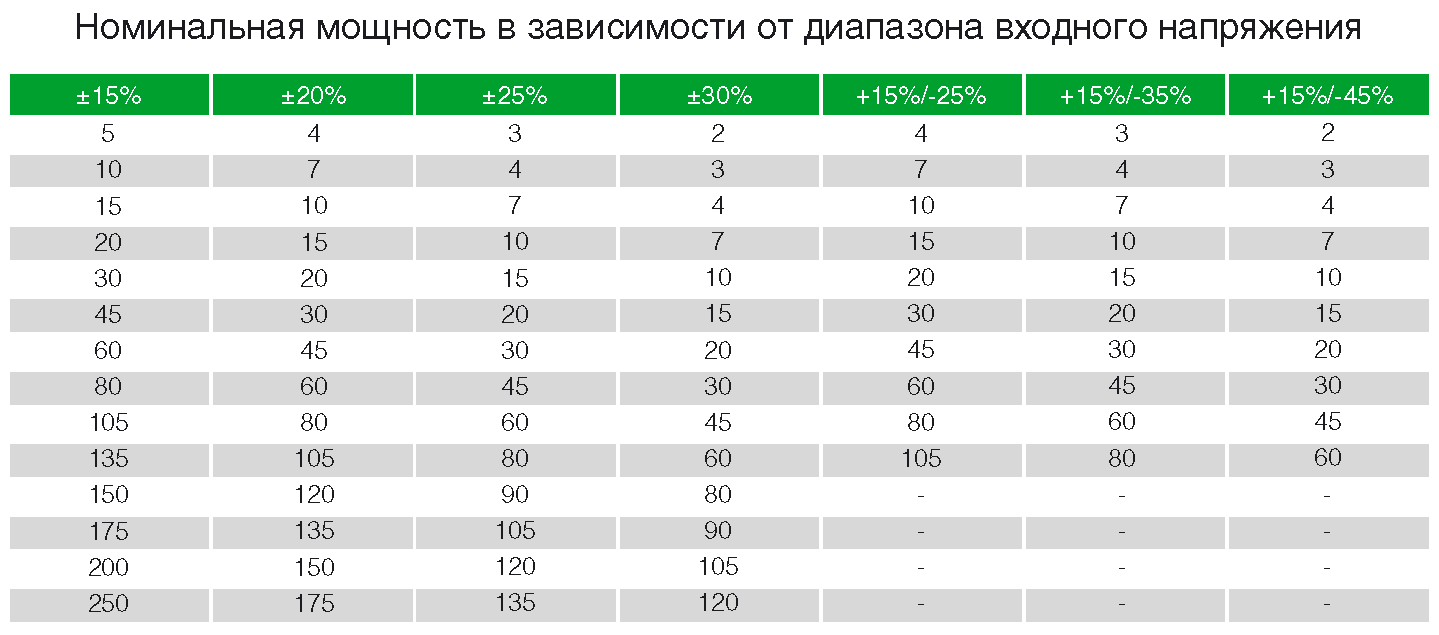

| Номинальная мощность в зависимости от диапазона входного напряжения | ||||||
|---|---|---|---|---|---|---|
| ±15% | ±20% | ±25% | ±30% | +15% / -25% | +15% / -35% | +15% / -45% |
| 5 | 4 | 3 | 2 | 4 | 3 | 2 |
| 10 | 7 | 4 | 3 | 7 | 4 | 3 |
| 15 | 10 | 7 | 4 | 10 | 7 | 4 |
| 20 | 15 | 10 | 7 | 15 | 10 | 7 |
| 30 | 20 | 15 | 10 | 20 | 15 | 10 |
| 45 | 30 | 20 | 15 | 30 | 20 | 15 |
| 60 | 45 | 30 | 20 | 45 | 30 | 20 |
| 80 | 60 | 45 | 30 | 60 | 45 | 30 |
| 105 | 80 | 60 | 45 | 80 | 60 | 45 |
| 135 | 105 | 80 | 60 | 105 | 80 | 60 |
| 150 | 120 | 90 | 80 | - | - | - |
| 175 | 135 | 105 | 90 | - | - | - |
| 200 | 150 | 120 | 105 | - | - | - |
| 250 | 175 | 135 | 120 | - | - | - |

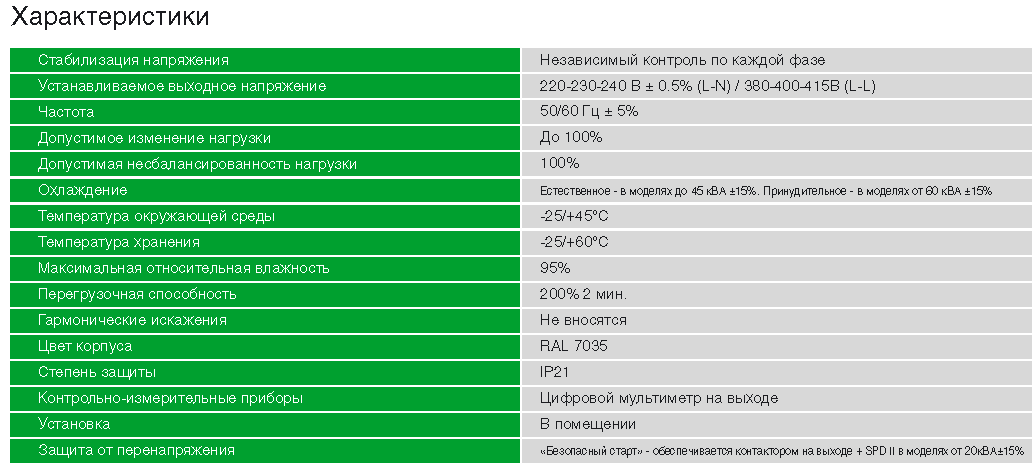

Характеристики
| Стабилизация напряжения | Независимый контроль по каждой фазе |
| Устанавливаемое выходное напряжение | 220-230-240 В ± 0.5% (L-N) / 380-400-415В (L-L) |
| Частота | 50/60 Гц ± 5% |
| Допустимое изменение нагрузки | До 100% |
| Допустимая несбалансированность нагрузки | 1 00% |
| Охлаждение | Естественное - в моделях до 45 кВА ±15%. Принудительное - в моделях от 60 кВА ±15% |
| Температура окружающей среды | -25/+45°С |
| Температура хранения | -25/+60°С |
| Максимальная относительная влажность | 95% |
| Перегрузочная способность | 200% 2 мин. |
| Гармонические искажения | Не вносятся |
| Цвет корпуса | RAL 7035 |
| Степень защиты | IP21 |
| Контрольно-измерительные приборы | Цифровой мультиметр на выходе |
| Установка | В помещении |
| Защита от перенапряжения | «Безопасный старт» - обеспечивается контактором на выходе + SPD II в моделях от 20кВА±15% |
Katalog_Stabilizatory_ORTEA_0.pdf

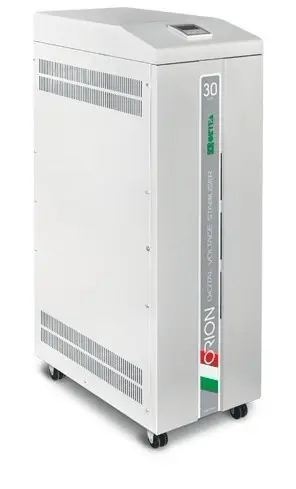

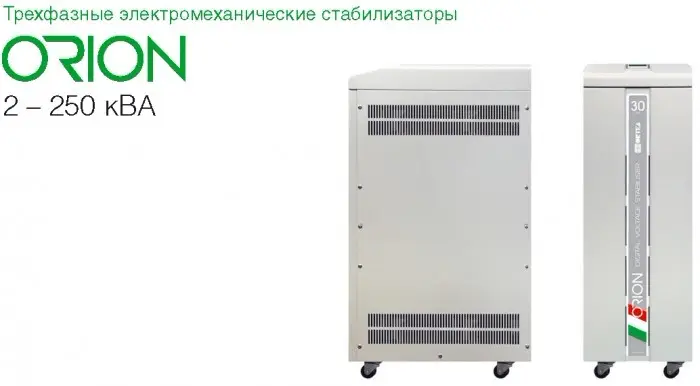

Стабилизатор ORION – это основа уюта, комфорта и безопасности в Вашем доме:
• Свет горит ярко и не моргая.
• Надёжная и бесперебойная работа систем отопления и водоснабжения.
• Гарантированное электроснабжение для охранной системы.
Система управления, применяемая в стабилизаторах ORION, основана на микропроцессорах последнего поколения, которые отслеживают изменения напряжения 2000 раз в секунду, что позволяет мгновенно реагировать на любые колебания в сети. Бесступенчатый метод «мягкого» регулирования обеспечивает высочайшую точность стабилизации в независимости от уровня колебаний, что благотворно сказывается на работе систем освещения, тепло- и водоснабжения, а также систем охранной и пожарной безопасности. Применение морозостойких компонентов и уникальной технологии вакуумной пропитки трансформаторов позволяет стабилизаторам работать при температуре -25°С. Стабилизаторы серии ORION выдерживают многократные перегрузки, всегда сохраняя свою мощность.
Выпускаются с диапазоном ±15%, ±20%, ±25%, ±30%, +15/-35%, +15/-45% от входного напряжения, при которых на выходе каждой фазы обеспечивается точные 0,5%.
Основные преимущества стабилизатора Orion:
• Всегда 380 V (220 V по фазе).
• Мягко регулируют напряжение с высокой точностью 0,5% по каждой фазе.
• Уникальный дисплей, отображающий до 150 параметров электросети.
• Работают на морозе. Можно установить даже в неотапливаемый гараж.
• Имеют встроенную молниезащиту. Молния не сожжет дом и электроприборы.
• Выдерживают многократные перегрузки. Стабилизатор выдержит всю нагрузку даже при минимальном напряжении.
• Собраны в едином корпусе на колесиках для удобства монтажа и эксплуатации.
• Для коттеджа, трехфазных станков и небольших производств. Мощный. Практичный. Надежный.
Использование лучших современных комплектующих и технологий дало возможность компании ORTEA предложить Вам быстрый, точный и надёжный стабилизатор напряжения ORION, который прослужит долгие годы.
