Системы аккумулирования энерги и ультраконденсатор
Ультраконденсатор может быть подходящей заменой аккумуляторной батареи в особых случаях, когда не требуется продолжительное время работы от батареи. Данное решение предназначено, в частности, для обеспечения режима питания от резервного источника в случае частых кратковременных понижений напряжения и отключений электроэнергии, а также при запуске генераторов и в случае отрицательного влияния температуры окружающей среды на срок службы аккумуляторной батареи. Это высоконадежная система аккумулирования энергии, не требующая технического обслуживания.
Преимущества:
- Исключительно продолжительный срок службы: 15 лет с практически неограниченным количеством циклов.
- Высокая надежность — не требует технического обслуживания.
- Широкий диапазон температур до 45°C.
- Сверхбыстрая зарядка.
- Без применения аккумуляторной батареи, без свинца, экологически безвредные.
| МОДЕЛЬ | MASTERYS IP+ 10 | MASTERYS IP+ 15 | MASTERYS IP+ 20 | MASTERYS IP+ 30 | MASTERYS IP+ 40 | MASTERYS IP+ 60 | MASTERYS IP+ 80 |
|---|---|---|---|---|---|---|---|
| Sном (кВА) | 10 | 15 | 20 | 30 | 40 | 60 | 80 |
| Pном. [кВт] - 3/1 | 9 | 13,5 | 18 | 27 | 32 | 48 | |
| Pном. [кВт] - 3/3 | 9 | 13,5 | 18 | 27 | 32 | 48 | 64 |
| Конфигурация с параллельным подключением(1) | до 6 блоков | ||||||
| Вход | |||||||
| Номинальное напряжение | 400 В (3-фазное + N) | ||||||
| Допуск по напряжению | ± 20%(3) (до -40% при 50% номинальной мощности) | ||||||
| Номинальная частота | 50/60 Гц | ||||||
| Допуск по частоте | ± 10% | ||||||
| Коэффициент мощности / THDI (2) | 0,99 / < 3% | ||||||
| Выход | |||||||
| Номинальное напряжение | 1-фазный + N230 В (устанавливается 220/240 В) / 3-фазный + N:400 В (с возможностью конфигурации 380/415 В)(3) | ||||||
| Допуск по напряжению | ± 1% | ||||||
| Номинальная частота | 50/60 Гц | ||||||
| Допуск по частоте | ± 2% (устанавливается от 1% до 8% с генераторной установкой) | ||||||
| Искажения напряжения | < 1 % | ||||||
| Перегрузка(2) | 125% - 10 минут, 150% - 1 минута | ||||||
| Допустимый пик-фактор | 3:1 (в соответствии с IEC 62040-3) | ||||||
| Байпас | |||||||
| Номинальное напряжение | 1-фазный + N230 В 3-фазное + N: 400 В | ||||||
| Допуск по напряжению | ± 15% (устанавливается от 10% до 20% с генераторной установкой) | ||||||
| Номинальная частота | 50/60 Гц | ||||||
| Допуск по частоте | ± 2% (устанавливается от 1% до 8% с генераторной установкой) | ||||||
| Условия эксплуатации | |||||||
| Рабочая температура | от 0 °C до +40 °C (от 15 °C до 25 °C для продления срока службы аккумуляторных батарей) | ||||||
| Относительная влажность | 0 % - 95 % без конденсации | ||||||
| Максимальная высота над уровнем моря | 1000 м без ухудшения характеристик (максимум 3000 м) | ||||||
| Уровень шума на расстоянии 1 м (ISO 3746) | ≤ 52 дБА | ≤ 55 дБА | ≤ 65 дБА | ||||
| Габариты и вес - единый шкаф | |||||||
| Габариты (3/3) Ш x Г x В | 600 x 800 x 1400 мм | 1000 x 835 x 1400 мм | |||||
| Вес (3/1) | 230 кг | 250 кг | 270 кг | 330 кг | 490 кг | 540 кг | - |
| Вес(3/3) | 230 кг | 250 кг | 270 кг | 320 кг | 370 кг | 500 кг | 550 кг |
| Класс защиты | IP31 и IP52 (в соответствии со стандартом IEC 60529) | ||||||
| Цвета | RAL 7012 | ||||||
| Стандарты | |||||||
| Безопасность | EN 62040-1 (сертификат TÜV SÜD), EN 60950-1 | ||||||
| Тип и служебные характеристики | EN 62040-3 [VFI-SS-111] | ||||||
| ЭМС | IEC 62040-2 (2-я редакция) | ||||||
| Сертификат изделия | CE | ||||||
(1) С трансформатором на стороне входа/байпаса.
(2) Для источников с THDV <2% при номинальной нагрузке.
(3) Трехфазное напряжение 220-230-240 В у моделей мощностью от 15 до 40 кВА.
Высокая надежность в агрессивных средах

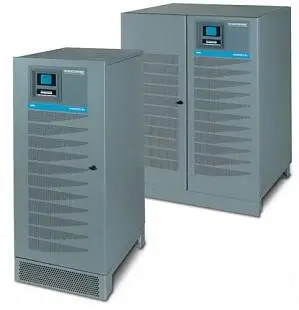

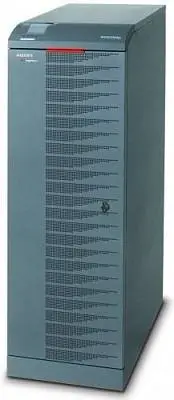

MASTERYS IP представляет собой решение, обеспечивающее полную защиту промышленного оборудования. Несомненно, это самое компактное изделие этого типа, с трансформатором гальванической развязки и аккумуляторами, размещенными в том же самом шкафу, что и ИБП, и поэтому занимающее очень мало места на полу.
РЕШЕНИЕ ДЛЯ:
• Производственное оборудование
• Обслуживание
• Медицинского оборудования
ПРЕИМУЩЕСТВА:
Отвечают самым жестким требованиям
• Предназначены для защиты промышленного оборудования.
• Представляют собой компактное решение с развязывающим трансформатором и встроенными аккумуляторами.
• Прочный корпус (массивная рама из стали толщиной 2 мм).
• Возможность крепления к полу (для предотвращения опрокидывания).
• Классы защиты IP31 и IP52 для работы в тяжелых условиях с легкозаменяемыми пылезащитными фильтрами.
• Широкий допуск по напряжению от -40% дo +20% номинального напряжения.
• Устойчивость к электромагнитным помехам, в два раза превышающая величину, предусмотренную международным стандартом на ИБП IEC 62040-2.
Непрерывность работы
• Фронтальный доступ, обеспечивающий удобство подсоединения входных/выходных кабелей, замены деталей и техобслуживания.
• Возможность наращивания мощности и высокая эксплуатационная готовность (за счет резервирования) с возможностью параллельного подключения до 6 блоков.
Возможность легкого встраивания в промышленные электросети
• Входной коэффициент мощности > 0,99 и коэффициент гармонических искажений входного тока < 3% за счет использования выпрямителя на IGBT-транзисторах.
• Совместимость со свинцово-кислотными аккумуляторами с регулируемыми клапанами (VRLA) и никель-кадмиевыми аккумуляторами.
• Дружественный пользователю многоязычный интерфейс с графическим экраном.
• Гибкие решения в отношении плат коммуникации, удовлетворяющие любым требованиям, возникающим при эксплуатации промышленного оборудования: интерфейсы сухих контактов, MODBUS, PROFIBUS, и т.д..
• Полностью совместимы с генераторными установками.
Для производственного оборудования
• 100% нелинейные нагрузки.
• 100% разбалансированные нагрузки.
• 100% "6-импульсные" нагрузки (регуляторы оборотов электродвигателей, сварочное оборудование, источники питания и т.д.).
• Моторы, лампы.
Стандартные электрические характеристики
• Две входные сети.
• Встроенный байпас для выполнения техобслуживания.
• Защита от обратного тока: цепь детектирования.
• Система EBS (Expert Battery System) для управления аккумуляторными батареями.
Опциональное оборудование
• Аккумуляторы с продолжительным сроком службы.
• Шкаф с дополнительными аккумуляторным батареями (класс защиты до IP52).
• Датчик температуры аккумуляторных батарей.
• Дополнительные зарядные устройства.
• Дополнительный трансформатор.
• Комплект для параллельной работы.
• "Холодный" запуск.
• Система синхронизации ACS.
• Комплект для создания нейтрали для сетей без нейтрали.
• Тропическое исполнение и антикоррозионная защита электрических плат.
Стандартные коммуникационные функции
• Многоязычный графический дисплей.
• Соединение с сухими контактами.
• MODBUS/JBUS RTU.
• Встроенный интерфейс локальной сети (веб-страницы, электронная почта).
• Два слота для коммуникационных плат.
Коммуникационные опции
• Панель дистанционного управления.
• PROFIBUS.
• MODBUS TCP.
• NET VISION профессиональный WEB/SNMP-интерфейс для мониторинга состояния ИБП и управления свертыванием нескольких операционных систем.
Дистанционное техобслуживание
• LINK-UPS: программа непрерывного круглосуточного мониторинга SOCOMEC.
