| СИСТЕМА БЕСПЕРЕБОЙНОГО ПИТАНИЯ | |
| Номинальная полная мощность (Sn) | от 25 до 200 кВА |
| Номинальная мощность (Pn) | от 25 до 200 кВт |
| Количество силовых модулей | от 1 до 8 |
| Вход / выход | 3/3 |
| Конфигурация с резервированием | N+х |
| Параллельное подключение | до 600 кВт (до 3 систем) |
| Вход | |
| Напряжение | 400 В 3 ф (340 В - 480 В) |
| Частота | 50/60 Гц ± 10% |
| Коэффициент мощности / THDI | > 0.99 / < 3% |
| Выход | |
| Напряжение | 380/400/415 В ± 1% 3 ф + N |
| Частота | 50/60 Гц ± 0,1% |
| Искажения напряжения | < 1% (линейная нагрузка), < 4% (нелинейная нагрузка согласно lEC 62040-3) |
| Ток короткого замыкания | до 3 x Iном |
| Перегрузка(1) | 125% - 10 минут, 150% - 1 минута |
| Крест фактор | 3:1 |
| Байпас | |
| Напряжение | номинальное выходное напряжение ±15% (устанавливается от 10% до 20%) |
| Частота | 50/60 Гц ±2% (устанавливается для обеспечения совместимости с генераторной установкой) |
| КПД (подтвержден сертификатом TÜV SÜD) | |
| Онлайновый режим с двойным преобразованием | до 96,5% |
| Окружающая среда | |
| Рабочая температура окружающей среды | от 0 °C до 40 °C (от 15 °C до 25 °C для максимального срока службы АКБ) |
| Относительная влажность | от 0 до 95% без конденсации |
| Максимальная высота над уровнем моря | 1000 м без ухудшения характеристик (не более 3000 м) |
| Акустический уровень на расстоянии 1 м | ≤ 55 дБА |
| шкаф ИБП | |
| Габариты (Ш x Г x В) | 600 x 890 x 1975 мм |
| Вес (пустого шкафа) | 210 кг |
| Класс защиты | IP20 |
| Стандарты | |
| Безопасность | EN 62040-1, EN 60950-1 |
| ЭМС | EN 62040-2 (Класс C2) |
| КПД | EN 62040-3 (VFI-SS-111) |
| Сертификат изделия | CE |
| Силовой модуль | |
| Высота | 3U |
| Вес | 34 кг |
| Тип | Съемный с "горячей" заменой / заменяемый в оперативном режиме |
| Среднее время безотказной работы (MTBF) | > 600 000 часов (рассчитано и проверено) |
| Аккумуляторный модуль | |
| Тип | Герметичные аккумуляторные батареи с большим сроком службы |
| Защита | Один плавкий предохранитель на каждый аккумуляторный отсек |
(1) Распространяются особые условия
| АККУМУЛЯТОРНЫЕ ШКАФЫ | Модульный S аккумуляторный шкаф | Модульный M аккумуляторный шкаф | Высокая производительность аккумуляторный шкаф |
|---|---|---|---|
| Габариты (Ш x Г x В) | 600 x 890 x 1975 мм | 810 x 910 x 1975 мм | 810 x 910 x 1975 мм |
| Количество аккумуляторных отсеков | 12 | 12 | Блоки |
| Сертификация и аттестация |
|---|
.png) |
Руководство пользователя
Бесперебойность работы для Вашего бизнеса, эффективная и экономичная защита.

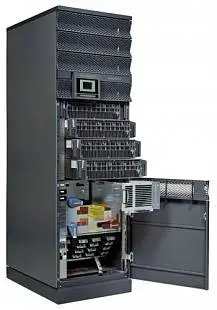

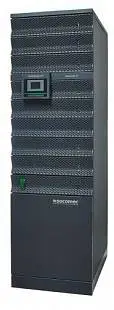

MODULYS GP представляет собой передовое техническое решение для защиты критического оборудования в компьютерных залах, центрах данных, банках, медицинских учреждениях, страховых и телекоммуникационных компаниях.
ПРЕИМУЩЕСТВА
• Максимальная эксплуатационная готовность
• Оптимальная надежность
• модульное наращивание
• Cost optimization
• Risk-free maintenance
Полностью модульная система
• Съемный силовой модуль.
• Съемный аккумуляторный модуль.
• Съемный байпасный модуль.
• Выходной распределительный модуль.
• Верхнее или нижнее подключение модуля.
• Модуль для вытяжки воздуха через вверх.
Конструкция с полным резервированием
• Уровень резервирования N+1, N+2.
• Отсутствие единственной точки отказа.
• Отсутствие централизованного параллельного управления.
• Полностью автономные силовые модули.
Концепция постоянного усовершенствования
• На основе комплекта модулей + шкаф, не содержащий электронных устройств.
• Отсутствие критических режимов окончания срока службы.
• Совместимость модулей гарантирована на 20 лет.
• Возможность внедрения будущих модульных технологий.
Повышенное удобство эксплуатации
• Быстрое и безопасное обслуживание на основе оперативно заменяемых модулей.
• Готовность к ремонту без остановки.
• Эксклюзивная программа продления жизненного цикла.
Стандартные электрические характеристики
• Две входные сети.
• Встроенный байпас для выполнения техобслуживания.
• Защита от обратного тока: цепь детектирования.
• Система EBS для управления зарядом аккумуляторных батарей.
• Датчик температуры аккумуляторов.
Дополнительное электрооборудование
• Внешний сервисный байпас.
• Внешний аккумуляторный шкаф.
• Сверхбыстрая зарядка.
• Система синхронизации (ACS).
Стандартные функции коммуникации.
• Дружественный пользователю многоязычный интерфейс с цветным графическим экраном.
• Мастер запуска в эксплуатацию.
• Два слота для коммуникационного оборудования.
• MODBUS-RTU
• MODBUS-TCP
Дополнительные коммуникации
• Сухой контакт, интерфейсы RS232/485.
• Интерфейс BACnet/IP.
• NET VISION: профессиональный WEB/SNMP интерфейс для мониторинга состояния ИБП и управления закрытием нескольких операционных систем.
Служба удаленного мониторинга
LINK-UPS, служба удаленного мониторинга, круглосуточно обеспечивающая связь вашего ИБП с вашим специалистом.
