ТАНДАРТНЫЕ ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Отдельный вход байпаса в моделях Mod-TC 245, Mod-TC 260, Mod-TC 360 и Mod-TC 390.
- Релейная плата сигнальных контактов.
ОПЦИОНАЛЬНОЕ ОБОРУДОВАНИЕ
- Температурный датчик в моделях Mod-TC 360 и Mod-TC 390.
СТАНДАРТНЫЕ КОММУНИКАЦИОННЫЕ ФУНКЦИИ
- Два слота для коммуникационных плат.
- MODBUS/JBUS RTU.
КОММУНИКАЦИОННЫЕ ОПЦИИ
- Соединение с сухими контактами.
- Панель дистанционного управления.
- NET VISIONпрофессиональный WEB/SNMP-интерфейс для мониторинга состояния ИБП и управления свертыванием нескольких операционных систем.
| ОСНОВНЫЕ КОНФИГУРАЦИИ | ||
|---|---|---|
| Модель | Mod-TC 315 | Mod-TC 330 |
| Mod-Power | 1 x 1500 ВА | 1 x 3000 ВА |
| Аккумуляторный комплект | 1 | 2 |
 |
 |
|

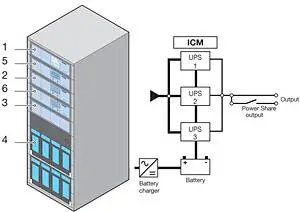

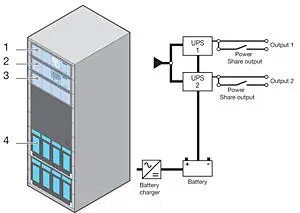

| 1. Зарядное устройство 2. Модуль ИБП 3. Дополнительный слот для второго независимого ИБП 4. Аккумуляторы с доступом спереди 5. Модуль коммуникаций 6. Второй модуль ИБП (резервный или для увеличения мощности) |
||
| ИБП И ВНУТРЕННИЕ АККУМУЛЯТОРНЫЕ БАТАРЕИ |
|---|
.webp) |
| Модель | Mod-TC 230 | Mod-TC 245 | Mod-TC 260 | Mod-TC 360 | Mod-TC 390 |
|---|---|---|---|---|---|
| Sном [ВА] | 3000 | 4500 | 6000 | 6000 | 9000 |
| Pном [Вт] | 2100 | 3150 | 4200 | 4200 | 6300 |
| Вход/выход | 1/1 | 1/1, 3/1 | 1/1, 3/1 | 1/1 | 1/1, 3/1 |
| Вход | |||||
| Номинальное напряжение | 230 В (1-фазное + N) или 400 В (3-фазное + N) | ||||
| Допуски по напряжению | ± 20% | ||||
| Номинальная частота | 50/60 Гц | ||||
| Допуск по частоте | от 45 до 65 Гц | ||||
| Коэффициент мощности/Коэффициент общих гармонических искажений тока (THDI) | > 0.98 / < 6% | ||||
| ВЫХОД | |||||
| Номинальное напряжение | 230 В (1-фазное) | ||||
| Допуск по напряжению | ± 3% (можно установить на 208/220/240 В) | ||||
| Номинальная частота | 50 – 60 Гц | ||||
| Допуск по частоте | ± 2% (± 0,1% автономная частота) | ||||
| Схема резервирования N+1(1) | - | - | - | 6000 ВА | 6000 ВА |
| Два независимых ИБП(1) | 3000 + 3000 ВА | 4500 + 4500 ВА | 6000 + 6000 ВА | - | - |
| Перегрузка | 110% в течение 1 минуты, 130% в течение 10 секунд, 200% в течение 5 циклов | ||||
| Допустимый пик-фактор | 3:1 | ||||
| АККУМУЛЯТОРНЫЕ БАТАРЕИ | |||||
| Тип | с длительным сроком службы (герметичные, необслуживаемые) | ||||
| Время поддержки | От 1 до 8 часов | ||||
| Аккумуляторные лотки (100 Ач, 48 В)(2) | 1 | 1 | 1 | 2 | 2 |
| Период подзарядки | < 8 часов | ||||
| КПД (подтвержден сертификатом TÜV SÜD) | |||||
| Режим онлайн | до 90% | ||||
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |||||
| Рабочая температура | от 0 °C до +40 °C (от 15 °C до 25 °C для продления срока службы аккумуляторных батарей) | ||||
| Относительная влажность | 0 % - 90 % без конденсации | ||||
| Максимальная высота над уровнем моря | 1000 м без ухудшения характеристик (максимум 3000 м) | ||||
| ШКАФ | |||||
| Габариты (Ш x Г x В) | 600 x 600 x 1425 мм | ||||
| Вес | В зависимости от конфигурации | ||||
| Класс защиты | IP20 | ||||
| Уровень шума на расстоянии 1 м (ISO 3746) | < 60 дБА | ||||
| СТАНДАРТЫ | |||||
| Безопасность | EN 62040-1 | ||||
| ЭМС | EN 62040-2 | ||||
| Эксплуатационные показатели | EN 62040-3 | ||||
| Сертификат изделия | CE | ||||
(1) С добавлением дополнительного модуля ИБП.
(2) Расширение внутреннее или внешнее (дополнительный шкаф с аккумуляторным зарядным устройством).
РЕШЕНИЕ ДЛЯ:
• интернет-бизнеса
• вычислительных сетей
• Телекоммуникации
ПРЕИМУЩЕСТВА
СИСТЕМЫ ЭЛЕКТРОПИТАНИЯ
• Благодаря своей архитектуре, разработанной специально для применения в области телекоммуникаций Mod-TC включает в себя аккумуляторные батареи с увеличенным временем поддержки и высокой емкостью.
• Mod-TC — это идеальное решение для таких обособленных, необслуживаемых установок, как радиостанции и радиолинии, мобильные радиостанции для сотовых телефонных сетей и повторителей GSM - GPRS - UMTS.
АККУМУЛЯТОРЫ И ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ПРОДОЛЖИТЕЛЬНОГО ВРЕМЕНИ ПОДДЕРЖКИ
• Срок службы аккумуляторов составляет 10 лет (технология AGMVRLA).
• Подключаемая плата защиты аккумуляторов (предохранителей).
• Доступ к аккумуляторам спереди (удобство техобслуживания).
• Зарядное устройство с током 30 А обеспечивает быстрый и устойчивый заряд аккумуляторных батарей 48 В, 100 Ач после каждого периода поддержки, гарантируя постоянную и надежную работу ИБП.
ИМЕЕТСЯ ПЯТЬ МОДЕЛЕЙ С РАЗЛИЧНЫМИ КОНФИГУРАЦИЯМИ
• Mod-TC 2XX - автономный ИБП, идеальное решение, когда не требуется продолжительное время поддержки (более 8 часов для Mod-TC 230) и нет необходимости модернизации.
• Mod-TC 3XX. Резервируемая модульная система.
• Mod-TC 360 и Mod-TC 390. Это гибкие модульные резервируемые системы, в которые могут устанавливаться дополнительные силовые модули для наращивания мощности или получения резервирования N +1.
